муфта ПФРК (фланцевый адаптер)

ПРАЙС-ЛИСТ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФЛАНЦЕВОГО АДАПТЕРА
ПФРК
ПФРК
ФЛАНЦЕВОЕ СОЕДИНЕНИЕ
ГОСТ ГОСТ 33259-2015
фланец обжимной
КРЕПЛЕНИЕ
Болты - DIN 603, PN-82406 оцинкованные
Гайки - DIN 934, PN-82144 оцинкованные
Шайбы - DIN 126, PN-82005 оцинкованные

фланцевый адаптер
МОНТАЖ
Допуск на угловое смещение - 3*
Рекомендуемое усилие затяжки болтов - 60-80 Нм
муфта ПФРК
ПОКРЫТИЕ
Особо прочное дисперсное эпоксидно-порошковое
фланцевая муфта
ДАВЛЕНИЕ
До 16 МПа
ПФРК
СРЕДА ПРИМЕНЕНИЯ
Среда применения - вода.
Системы применения - системы водоотведения, питьевого и промышленного водоснабжения

раструб фланец
МАТЕРИАЛЫ
Корпус, крышка - чугун GGG50
Уплотнительная прокладка - EPDM
Фиксирующее кольцо - латунь (для типа UR-51, QA, FQA)

патрубок фланцевый
ТЕМПЕРАТУРА
Температура применения - до 120С

МОДЕЛЬНЫЙ РЯД МУФТ ПФРК IDRA

Компания выпускает фланцевые адаптеры для всех типов труб размером от 50 до 800 мм

ПФРК
ПФРК серии BF/FL UN (UN MAXI) (универсальная муфта для всех видов труб)

Фланцевый адаптер IDRA BF/FL UN предназначен для соединения любой фланцевой арматуры с гладкими концами труб из разных материалов. Данную модель можно использовать для всех типов труб, это обусловлено широким обжимным диапазоном. У муфты серии MAXI  имеется ограничительный упор и расширенный диапазон, что обеспечивает возможность решения вопросов соединения в том числе в нестандартных ситуациях.
DN50-800 мм. PN 16 МПа.
ПАСПОРТ и ПРАЙС-ЛИСТ находится здесь.

ПФРК

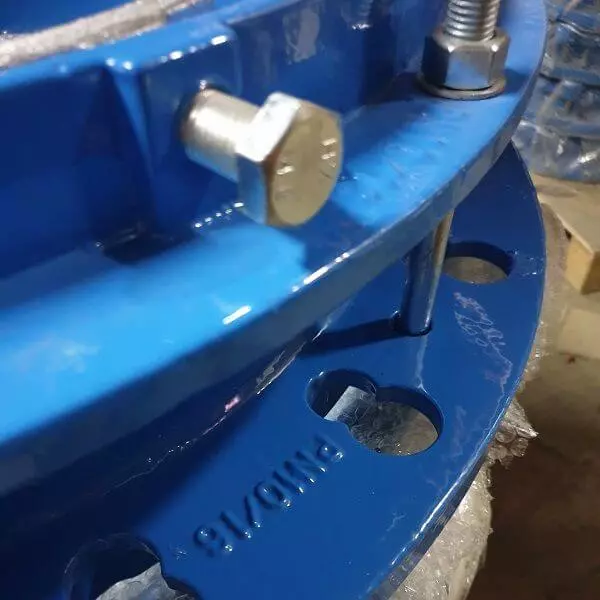

ПФРК серии UR-51 (муфта для ПВХ или ПЭ/ПНД труб)

Фланцевые муфты IDRA UR-51 предназначены для соединения фланцевой арматуры с гладкими концами труб, выполненными исключительно из ПВХ или ПЭ/ПНД.
Разрезное латунное кольцо обеспечивает дополнительную фиксацию, препятствующую смещению трубы в муфте вдоль своей оси.
DN50-300 мм. PN 16 МПа
ПАСПОРТ и ПРАЙС-ЛИСТ находится здесь.

ПФРК
ПФРК серии BF/FL PE (муфта для ПВХ или ПЭ/ПНД труб)

Фланцевые муфты IDRA BF/FL PE предназначены для соединения гладких концов труб, выполненными исключительно из ПВХ или ПЭ/ПНД, с любой фланцевой арматурой - водопроводные установки (питьевая вода), сточные, промышленные и другие химически инертные жидкости.
DN350-600 мм. PN 16 МПа.
ПАСПОРТ и ПРАЙС-ЛИСТ находится здесь.

ПФРК
Фланцевые муфты серии QA, FQA

Фиксирующий фланец IDRA QA предназначен для соединения пластиковых труб с любой фланцевой арматурой в системе холодного водоснабжения. Для ПВХ труб применяется фиксирующий фланец, состоящий из двух частей - чугунного фланца и резинового уплотнения, для ПЭ труб, модель FQA - еще с дополнительным разрезным фиксирующим кольцом.
DN50-150 мм. PN 10 МПа.
ПАСПОРТ и ПРАЙС-ЛИСТ находится здесь.

ПФРК
ПАСПОРТ BF/FL UN (MAXI)

Паспорт на фланцевую муфту IDRA  серии BF/FL UN (UN MAXI)

Скачать
муфта ПФРК
ПАСПОРТ UR-51

Паспорт на фланцевую муфту IDRA серии UR-51

Скачать
фланцевый адаптер
ПАСПОРТ BF/FL PE

Паспорт на фланцевую муфту IDRA серии BF/FL PE

Скачать
фланец обжимной
ПАСПОРТ QA, FQA

Паспорт на фланцевую муфту IDRA серии QA, FQA

Скачать
ПФРК цена
ПРАЙС ЛИСТ

ПРАЙС-ЛИСТ на муфты ПФРК IDRA

Скачать

ЗАКАЗАТЬ ПФРК

Оставьте Ваш заказ любым удобным способом.

ХОЧУ ДЕШЕВЛЕ

Мы всегда стараемся сделать условия более выгодными. Если у Вас уже есть предложение и Вы хотите купить дешевле - пришлите нам подтверждение вашей цены и мы уверены, что сможем дать лучшие условия. Если нет предложений - пришлите нам заявку и мы Вам оперативно ответим с лучшими ценами!

техническое описание и применение ПФРК

Муфты ПФРК

Соединительные узлы для трубопроводов ПФРК, это фитинги, позволяющие выполнить переход с трубы на фланец регулирующей или запорной арматуры. Четырёхбуквенная аббревиатура обозначает переходной фланцевый раструбный компенсаторный узел.
Такой фланцевый адаптер успешно применяется на изделиях из стали, чугуна, ПНД, ПВХ трубах. Актуальны изделия при замене, ремонте поврежденного участка, для осуществления переходам между трубами разных типов.
Промышленность выпускает муфты ПФРК диаметром от 50 до 1400 мм, предназначенные для канализаций, водопроводных и иных трубопроводных систем с температурой рабочей среды в диапазоне от -20С до 110С и рабочим давлением 10 – 16 атмосфер. Среди потребителей этой продукции не только коммунальные предприятия, но и промышленная сфера.
Конструкция фланцевого адаптера состоит из прочного корпуса, прокладки-уплотнителя из резины, крышки, набора шпилек и гаек для скрепления. Основная часть выполнена из чугуна, имеет эпоксидное защитное покрытие, исключающее коррозионное разрушение. Это обусловило высокую эффективность в системах водоснабжения и водоотведения.
Обеспечивается эффективное соединение с запорной арматурой, при установке счётчиков, фасонных частей, клапанов трубопровода. Также часто ПФРК используют там, где нужно объединить два участка без применения сварки. Ещё одна сфера использования – соединение отрезков, выполненных из разных материалов, при невозможности установки муфт типа ДРК большего диаметра.

Классификация фланцевых адаптеров.

Существует три группы муфт ПФРК:
• Муфты с диапазоном обжима, используемые для чугуна, стали, стеклопластика, ПВХ или асбестоцемента.
• Фиксирующие обжимные фланцы для полиэтиленовых или ПВХ труб с конкретным диаметром. Они обеспечивают жесткое и герметичное сцепление с ПЭ-трубами. Созданы с учётом температурных деформаций.
• Универсальные фланцевые адаптеры для разных типов труб. На прокладке, обеспечивающей герметизацию, имеются зацепы для обеспечения обжима, независимо от диаметра.
Многолетняя практика работы монтажников показала, что муфта ПФРК эффективна и надёжна. Она существенно упрощает работу специалистов, не требуя применения специального инструмента, оборудования, техники. Гарантируется надёжное и герметичное соединение.
Конструкция изделия проверяется на безопасность в соответствии с требованиями ГОСТ 12.2.063. Хранение осуществляется по ГОСТ-15150.

Особенности монтажа фланцевых адаптеров

Большое преимущество муфт ПФРК заключается в возможности монтажа не только на горизонтально расположенные участки трубопроводов, но также на наклонные и вертикальные. В процессе эксплуатации отсутствуют затраты на техническое обслуживание. Если выполняется вторичный монтаж, достаточно заменить стальное крепление и установить новую манжету.
Последовательность действий при установке ПФРК:
• Убедитесь в комплектности, наличии документации, целостности изделия.
• Проверьте отсутствие грязи, посторонних предметов во внутренних полостях.
• Зачистите места соединения на трубах, удалите на торцах заусенцы.
• Нанесите контрольную метку глубины посадки муфты.
• Измерьте соосность стыкуемых труб. Максимальное отклонение не должно превышать 2о.
• При использовании тяжёлых муфт ПФРК используется фиксация стропами, чтобы избежать кантования или срыва. Строповка допускается только за корпус.
• Манжета и крышка фиксируются на стыкуемой трубе до отмеченной ранее глубины. Далее надевается корпус фланцевого адаптера, вставляется и фиксируется крышка. Гайки по очереди затягиваются попарно.

Между торцом трубы и фланцем создаётся зазор, обеспечивающий компенсацию при тепловом расширении или осадке грунта (при подземном методе укладки трубопровода). Также контролируется передача вибрации, облегчаются работы при установке и демонтаже.
Если фланцевая муфта проходит плановый ремонт, выполнять его можно только при отсутствии давления в системе.
Уплотнительная часть выполнена не из обычной резины, а из вулканизированного каучука. Он устойчив к износу, выдерживает значительные нагрузки. Шпильки, другие детали крепежа, выполнены из стали с оцинковкой. Благодаря такому подходу, средний срок эксплуатации обжимного фланца достигает 20 лет. Это существенно снижает общие затраты на эксплуатацию и обслуживание.
При подвижках грунта возникают деформации и повреждения, приводящие к аварийным ситуациям на объекте. Более дешёвые электросварные муфты не справляются с такими нагрузками. Поэтому установка фланцевых адаптеров является оптимальным техническим решением.

Заказ фланцевых муфт.

Если вам требуется фиксирующий флан, предлагаем ознакомиться с ассортиментом продукции, представленным в каталоге интернет-магазина. Проконсультируйтесь с менеджером, чтобы уточнить характеристики, правильно подобрать изделие, исходя из технических требований.
Все муфты ПФРК, представленные на сайте, прошли необходимые тесты. Это сертифицированная продукция, соответствующая нормативам государственных стандартов.
Предлагаем выгодные условия сотрудничества предприятиям всех форм собственности, обслуживающим компаниям в коммунальной сфере. Реализуем поставки по городу, области, в другие регионы страны. Звоните, пишите, оставляйте заявки, и мы с радостью вас проконсультируем, выполним поставку.
