Фланец ПФРК тип QA и FQA

ПРАЙС-ЛИСТ,ОПИСАНИЕ и ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФЛАНЦЫ ПФРК QA для ПВХ труб и FQA для ПЭ/ПНД труб

ФЛАНЕЦ ПФРК тип QA и FQA. УСТРОЙСТВО И МАТЕРИАЛЫ

фланец пфрк тип QA FQA
фланец пфрк QA
ФЛАНЦЕВОЕ СОЕДИНЕНИЕ
ГОСТ ГОСТ 33259-2015
температура применения фланца ПФРК
ТЕМПЕРАТУРА
Температура применения - до 120С

монтаж фланца пфрк
МОНТАЖ
Допуск на угловое смещение - 3*
покрытие фланца пфрк
ПОКРЫТИЕ
Особо прочное дисперсное эпоксидно-порошковое
давление фланца пфрк
ДАВЛЕНИЕ
До 10 МПа
среда применения фланца пфрк
СРЕДА ПРИМЕНЕНИЯ
Среда применения - вода.
Системы применения - системы водоотведения, питьевого и промышленного водоснабжения

фланец пфрк материалы
МАТЕРИАЛЫ
Корпус - чугун GGG50
Уплотнительная прокладка - EPDM
Фиксирующее кольцо - латунь

ПРАЙС - ЛИСТ на фланец ПФРК для ПВХ труб тип QA (DN50-150)

ПРАЙС - ЛИСТ на фланец ПФРК для ПЭ/ПНД труб тип FQA (DN50-150)

PDF
ПРАЙС ЛИСТ на продукцию компании IDRA
Паспорт на фланец ПФРК
PDF
Технический ПАСПОРТ на фланец ПФРК тип QA и FQA

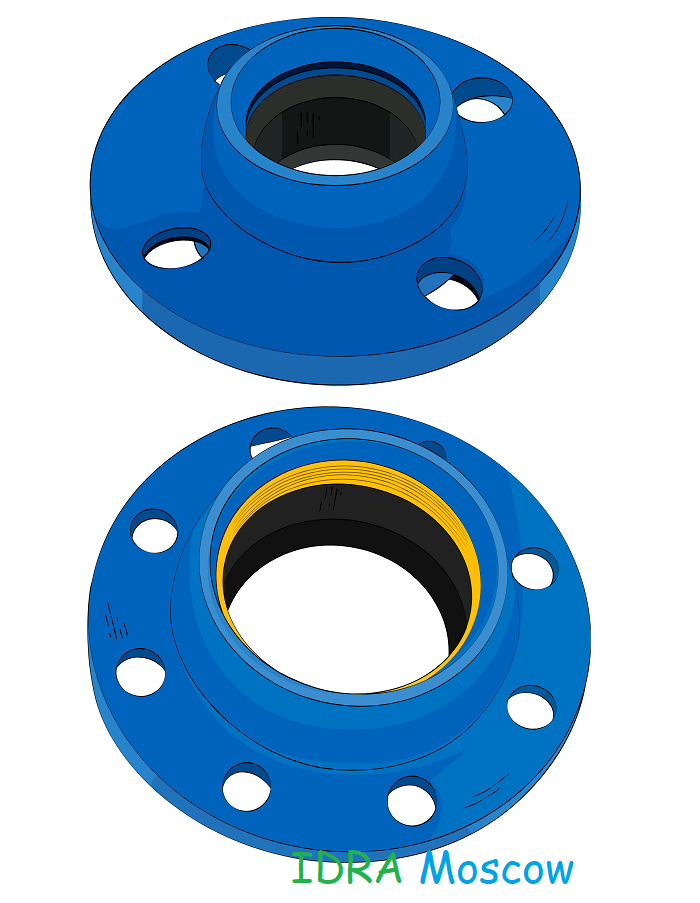

Конструкция, размеры и вес фланцев ПФРК тип QA и FQA

Муфты компании IDRA серии QA используются для соединения труб ПВХ, для труб из ПЭ/ПНД используют фиксирующий фланец FQA (оснащена дополнительным разрезным фиксирующим кольцом из латуни).

Конструкция фланца ПФРК QA и FQA состоит из следующих элементов:

1. Корпус - чугун GGG50
2. Уплотнительная прокладка - EPDM
3. Фиксирующее кольцо (для FQA) - латунь

При монтаже необходимо учесть момент затягивания болтов обжимного фланца - 60-80 Нм.
Максимальный перекос на угловое смещение не должен превышать 3 градуса.

Чертеж фланца ПФРК QA и FQA
фланец пфрк DN фланца

DN фланца ПФРК, мм

DN 50
DN 60 - 65
DN 60 - 65
DN 80
DN 100
DN 125
DN 125
DN 150

фланец пфрк диапазон

фланец пфрк.
Диаметр трубы, мм

63
63
75
90
110
125
140
160

фланец пфрк размеры

фланец пфрк.
размеры, мм

L = 53, D = 165
L = 53, D = 185
L = 53, D = 185
L = 62, D = 200
L = 65, D = 220
L = 70, D = 250
L = 70, D = 250
L = 79, D = 285

вес фланца пфрк

фланец пфрк.
вес QA/FQA, кг

1,8 / 1,7
2,3 / 2,1
2,2 / 2,1
2,6 / 2,4
3,1 / 2,9
4,1 / 4,2
3,7 / 4,0
5,8 / 6,2


ПОдобрать ФЛАНЕЦ ПФРК по РАЗМЕРу

Модельный ряд представлен под все стандартные размеры труб



Ду 50      Ду 65      Ду 80        Ду 100      Ду 125    Ду 150    Ду175     Ду 200     Ду 250      Ду 300    Ду 400    Ду 500    Ду 600     Ду 700      Ду 800

По желанию Заказчика КОМПЛЕКТУЕМ КОФ и крепежом

Фланцы

Комплектуем по желанию фланцы ПФРК  любых исполнений:
- плоскими ГОСТ 12820 и ГОСТ 33259 исп. 1
- воротниковыми ГОСТ 12821 и ГОСТ 33259 исп. 11

метизы (крепеж)

В комплект можем включить болты, гайки и шайбы для сборки узла на объекте. Комплектуем метизами любых исполнений и ГОСТов из различных материалов.

прокладки

При необходимости в поставку включим прокладки (резиновые или паронитовые) для монтажа фланца ПФРК и трубопроводной арматуры на объектах Заказчика.
