Шаровой обратный клапан

ФЛАНЦЕВЫЙ ШАРОВЫЙ ОБРАТНЫЙ КЛАПАН IDRA BCV
(ПРАЙС-ЛИСТЫ и ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
смотрите по ссылкам в описании

Обратный клапан

Обратный фланцевый клапан

Обратный клапан IDRA BCV
фланцевое крепление обратного клапана
ФЛАНЦЕВОЕ СОЕДИНЕНИЕ
ГОСТ ГОСТ 33259-2015
обратный клапан давление
ДАВЛЕНИЕ
Максимальное рабочее давление - 10 атм
защитное покрытие обратного клапана
ПОКРЫТИЕ
Особо прочное дисперсное эпоксидно-порошковым покрытие
Обратный клапан. Среда применения.
СРЕДА ПРИМЕНЕНИЯ
Среда применения - вода.
Системы применения - системы водоотведения, питьевого и промышленного водоснабжения

материалы для обратного клапана
МАТЕРИАЛЫ
Корпус - чугун GGG40
Шар - серый чугун GG25, резина NBR (EPDM)

обратный клапан температура использования
ТЕМПЕРАТУРА
Применяется в средах с температурой - до 120С

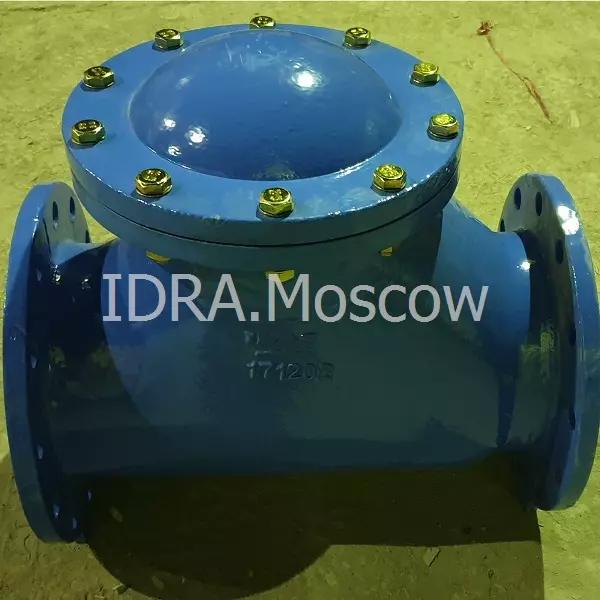

обратный шаровой фланцевый клапан
обратный шаровой фланцевый клапан
обратный шаровой фланцевый клапан
обратный шаровой фланцевый клапан
обратный шаровой фланцевый клапан
Шаровой фланцевый обратный клапан
Обратный клапаны шаровой конструкции широко применяются в инженерных системах. Особенно часто их устанавливают в насосных системах канализационных и сточных вод для запирания обратного тока воды в трубопроводе.
Шаровые обратные клапаны поставляются на давление PN 1,0 и 1,6 МПа размерного ряда DN 50 - 500 (большие размеры - по запросы).

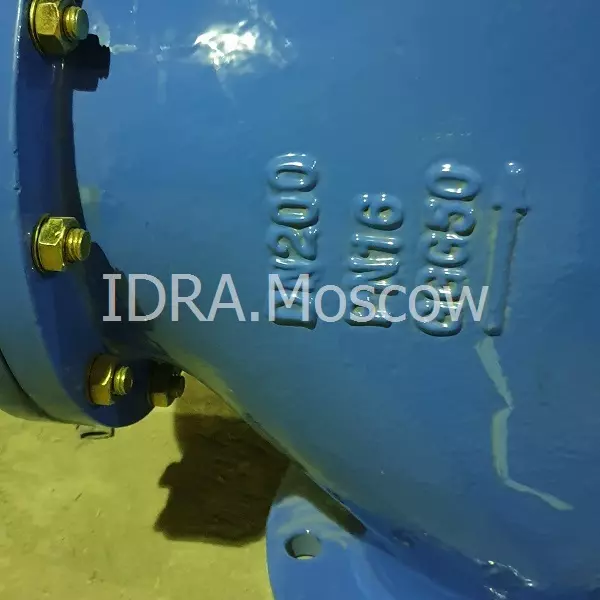

Монтируется клапан на прямом вертикальном или горизонтальном участке по направлению потока (стрелочка на корпусе изделия). На вертикальном участке устанавливается по направлению вверх.


ДИАПАЗОН:


DN 50 - DN 500
ДАВЛЕНИЕ: PN10/16
КОРПУС: ВЫСОКОПРОЧНЫЙ ЧУГУН GGG50
КРЕПЛЕНИЯ: ОЦИНКОВАННЫЕ
МАТЕРИАЛ ШАРА: Чугун в резине EPDM
ВНИМАНИЕ: ВНЕШНИЙ ВИД ИЗДЕЛИЯ МОЖЕТ ОТЛИЧАТЬСЯ БЕЗ ИЗМЕНЕНИЯ ФУНКЦИОНАЛЬНЫХ КАЧЕСТВ
ПРАЙС-ЛИСТ

   Вы можете самостоятельно ВЫБРАТЬ необходимые позиции по ПРАЙС-ЛИСТУ и мы пришлем счет в течении 20 минут!

Цены указаны с НДС 20% БЕЗ СКИДКИ. Размер Вашей скидки подскажет менеджер компании.

Обратный фланцевый клапан BCV. Конструкция и вес.

Клапан IDRA BCV предназначен для предотвращения возвратного хода среды в трубопроводе. Устанавливается в системах водоснабжения и водоотведения.

Конструкция состоит из:
1. Корпус - ковкий чугун GGG40
2. Шар - серый чугун GG25, резина NBR (EPDM)
3. Крышка - ковкий чугун GGG40
4. Болт - сталь Fe/Zn5
5.  Уплотнение - резина NBR

Вес обратного клапана:
DN 50 - 9 кг, 65 - 14 кг, 80 - 17 кг, 100 - 26 кг, 125 - 43 кг, 150 - 38 кг, 200 - 74 кг, 250 - 159 кг, 300 - 169 кг

Чертеж обратного клапана IDRA
Прайс оборудования IDRA
PDF
ПРАЙС ЛИСТ на продукцию компании IDRA
Паспорт обратный клапан IDRA BCV
PDF
Технический ПАСПОРТ на клапан обратный чугунный

ПОДОБРАТЬ ПО РАЗМЕРУ

Лучшее предложение для Вас!

Мы всегда стараемся сделать условия более выгодными! Если у Вас уже есть предложение и Вы хотите купить шаровой обратный клапан дешевле - пришлите нам подтверждение вашей цены и мы уверены, что сможем дать лучшие условия. Если нет предложений - пришлите нам заявку и мы Вам оперативно ответим с лучшими ценами!

99%
Довольных клиентов!
ХОЧУ ДЕШЕВЛЕ

техническое описание

обратный клапан тип bcv idra

В трубопроводной системе, используемой на промышленном объекте, на насосной станции, в отопительной системе жилых домов или предприятий должен присутствовать такой элемент, как обратный клапан. Преимущественно, в таких системах используются шаровые обратные клапаны, как элементы с максимально простой, но надежной конструкцией.

Особенности.
Обратные клапаны такого типа могут устанавливаться в трубопроводы систем водоснабжения и канализации. Модель IDRA BCV применима в насосных системах перекачки воды и стоков. Она рассчитана на рабочее давление до 16 атм.

Узел изготовлен в корпусе из чугуна, с износоустойчивым покрытием на основе эпоксидной смолы. Шар тоже изготовлен из чугуна, для улучшения характеристики покрыт слоем износоустойчивой резины. Благодаря конструкции, обратный фланцевый клапан BCV IDRA обладает такими преимуществами:

  • высокая прочность;
  • устойчивость к износу;
  • универсальность применения;
  • высокая эффективность;
  • надежность;
  • бесперебойность работы;
  • возможность установки на вертикальных и горизонтальных участках.
Принцип действия.
Обратный клапан имеет запорный элемент – чугунный шар в резиновой оболочке. При нормальном давлении в системе шар расположен в верхнем отсеке обратного клапана, поэтому не препятствует току жидкости в нужном направлении. Когда давление в системе снижается, шар опускается под воздействием силы тяжести и перекрывает поток жидкости, не давая ей течь в возвратном направлении. Более того, поток не сдвигает шар, а еще больше фиксирует его.

Обратный клапан не имеет движущихся элементов, которые быстро изнашиваются. Поэтому его срок службы более длительный, без риска внештатной ситуации. Что касается обслуживания, то оно простое – за счет технологического люка, через который можно очистить или заменить шар.
