Шиберная задвижка

ПРАЙС-ЛИСТ,ОПИСАНИЕ и ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ на ШИБЕРНЫЕ ЗАДВИЖКИ ЧУГУННЫЕ НОЖЕВЫЕ МЕЖФЛАНЦЕВЫЕ

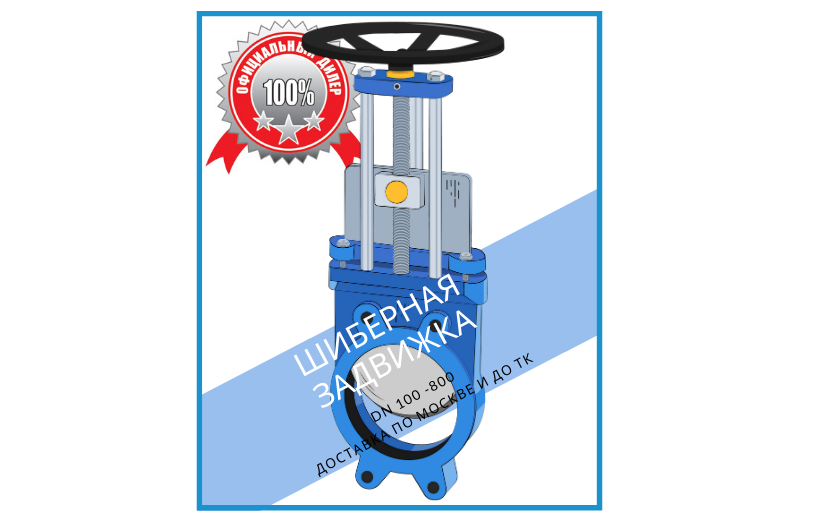

Шиберная задвижка

Межфланцевая шиберная задвижка

УСТРОЙСТВО И МАТЕРИАЛЫ

задвижка шиберная
ПРИСОЕДИНЕНИЕ
Шиберная задвижка имеет межфланцевое присоединение
СТРОИТЕЛЬНАЯ ДЛИНА
48 мм (Ду 50) - 114 мм (Ду 600)
УПРАВЛЕНИЕ
Ду 50 - Ду 400 - штурвал
Ду 500 - 600 - редуктор
ПОКРЫТИЕ
Особо прочное дисперсное эпоксидно-порошковое
ДАВЛЕНИЕ
Шиберная задвижка используется в системах давлением до 1,6 МПа
НАПРАВЛЕНИЕ ПОТОКА
Двухстороннее. Класс герметичности А.
МАТЕРИАЛЫ
Корпус чугун
Уплотнение - EPDM/NBR
Нож - нерж. сталь SS304

ТЕМПЕРАТУРА
Шиберная задвижка применяется в системах с температурой до +80С

Подобрать шиберную задвижку по размеру:

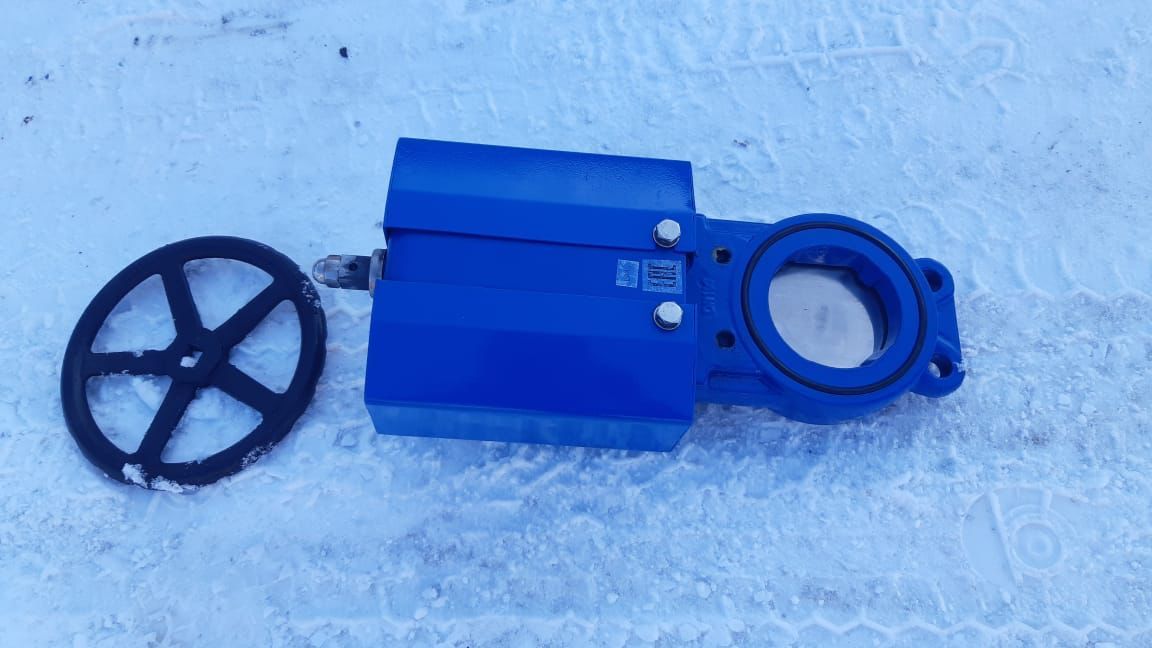

НУЖНо больше реальных ФОТОграфии ОБОРУДОВАНИЯ?

Для удобного выбора мы храним "живые" изображения на нашем диске. По ним проще определить та ли это продукция которую Вы ищите. Если все же возникли сомнения - обращайтесь, мы всегда поможем!

ПОСМОТРЕТЬ
Конструкция шибера

Оборудование состоит из следующих узлов:

1. Корпус - чугун GGG40
2. Седловое уплотнение - NBR
3. Нож - нерж. сталь SS304
4. Направляющая - PTFE
5. Сальниковое уплотнение - PTFE / EPDM
6. Сальник - сталь
7. Защитная пластина - сталь Q235
8. Шпиндель - нерж. сталь SS304
9. Гайка - бронза
10. Опорная пластина - чугун HT200
11. Опорная шайба - сталь GCr15
12. Штурвал - чугун GGG40
13. Крышка - сталь Ст25

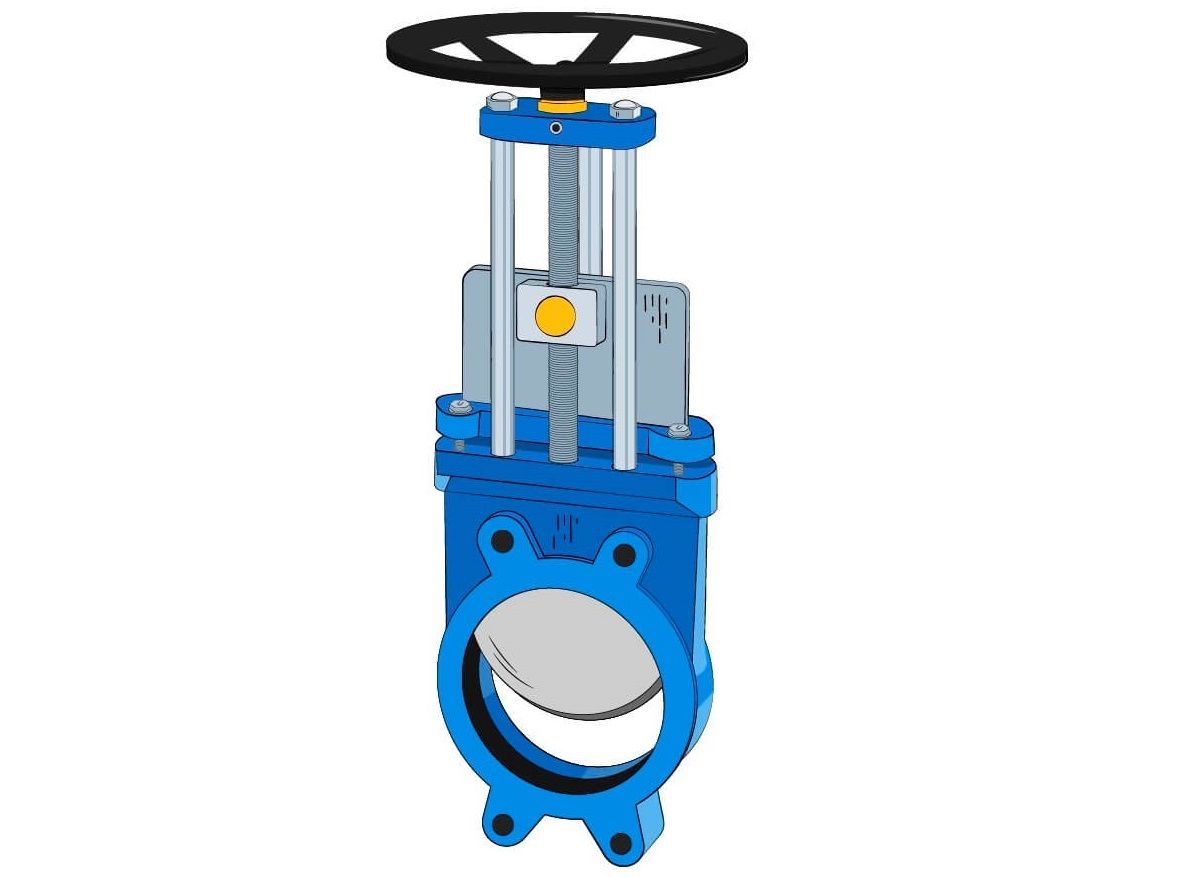

Шиберная задвижка со штурвалом чертеж
10 Авг. 2018
шиберная ножевая задвижка
ПРАЙС-ЛИСТ на ШИБЕРНУЮ ЗАДВИЖКУ Страна-производитель КНР. Размеры DN 50 - 800. Цены на другие размеры по запросу.
от 1500 руб. ЗА 1 БИЛЕТ
ПРАЙС - ЛИСТ
ножевая шиберная задвижка
ПРАЙС-ЛИСТ НА НОЖЕВЫЕ ЗАДВИЖКИ (Пр-во КНР)

Шиберные задвижки как правило используются в самотечных канализационных или сточных системах. Благодаря межфланцевой конструкции их можно устанавливать в местах ограниченной площади. Предлагаемые шибера имеют двухстороннее уплотнение EPDM (NBR), не выдвижной шток, и комплектуются редукторами с площадкой под эл привод. Эл.привода к шиберным задвижкам поставляются отдельно по запросу.

ШИБЕРНАЯ ЗАДВИЖКА DN50 PN10
8 449 руб.
Невыдвижной шток, двухсторонняя, управление - штурвал
ШИБЕРНАЯ ЗАДВИЖКА DN80 PN10
8 789 руб.
Невыдвижной шток, двухсторонняя, управление - штурвал
ШИБЕРНАЯ ЗАДВИЖКА DN100 PN10
13 118 руб.
Невыдвижной шток, двухсторонняя, управление - штурвал
ШИБЕРНАЯ ЗАДВИЖКА DN125 PN10
17 794 руб.
Невыдвижной шток, двухсторонняя, управление - штурвал
ШИБЕРНАЯ ЗАДВИЖКА DN150 PN10
19 346 руб.
Невыдвижной шток, двухсторонняя, управление - штурвал
ШИБЕРНАЯ ЗАДВИЖКА DN200 PN10
26 858 руб.
Невыдвижной шток, двухсторонняя, управление - штурвал
ШИБЕРНАЯ ЗАДВИЖКА DN250 PN10
36 182 руб.
Невыдвижной шток, двухсторонняя, управление - штурвал
ШИБЕРНАЯ ЗАДВИЖКА DN300 PN6
47 748 руб.
Невыдвижной шток, двухсторонняя, управление - штурвал
ШИБЕРНАЯ ЗАДВИЖКА DN400 PN6
79 796 руб.
Невыдвижной шток, двухсторонняя, управление - штурвал
ШИБЕРНАЯ ЗАДВИЖКА DN500 PN4
174 058 руб.
Невыдвижной шток, двухсторонняя, управление - редуктор
ШИБЕРНАЯ ЗАДВИЖКА DN600 PN4
244 867 руб.
Невыдвижной шток, двухсторонняя, управление - редуктор
ШИБЕРНАЯ ЗАДВИЖКА DN800 PN4
535 539 руб.
Невыдвижной шток, двухсторонняя, управление - редуктор

оставьте заявку

Вы оставляете заявку на продукцию компании любым способом и мы в течении 30 мин пришлем Вам предложение!


ЗАКАЗАТЬ
прайс лист на клиновую задвижку
PDF
ПРАЙС ЛИСТ на продукцию компании IDRA
Паспорт шиберная задвижка
PDF
Технический паспорт Шиберная задвижка
специальные УСЛОВИЯ !
СКИДКА
до - 7%

ДОПОЛНИТЕЛЬНЫЕ СКИДКИ от действующего  ПРАЙС-ЛИСТА на оборудование IDRA
ПРИ РАЗОВОЙ ПОКУПКЕ НА СУММУ
100 000 руб         СКИДКА 3%

300 000 руб        СКИДКА 4%
600 000 руб        СКИДКА 5%
1 000 000 руб     СКИДКА 6%
1 500 000 руб     СКИДКА 7%

Лучшее предложение для Вас!

Мы всегда стараемся сделать условия более выгодными! Если Вас интересует шиберная задвижка, у Вас есть предложение и Вы хотите купить дешевле - пришлите нам подтверждение вашей цены и мы уверены, что сможем дать лучшие условия. Если нет предложений - пришлите нам заявку и мы Вам оперативно ответим с лучшими ценами на шиберные задвижки!
