Резиновый компенсатор антивибрационный EPDM Ру10/16 фланцевый

ПРАЙС-ЛИСТ, ОПИСАНИЕ и ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

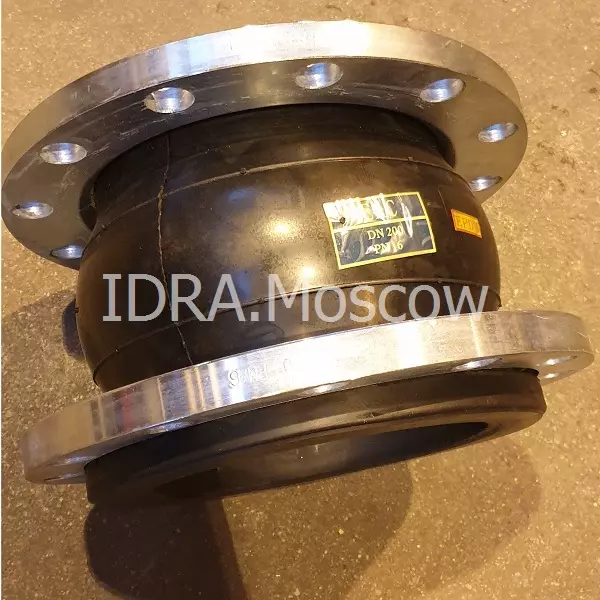

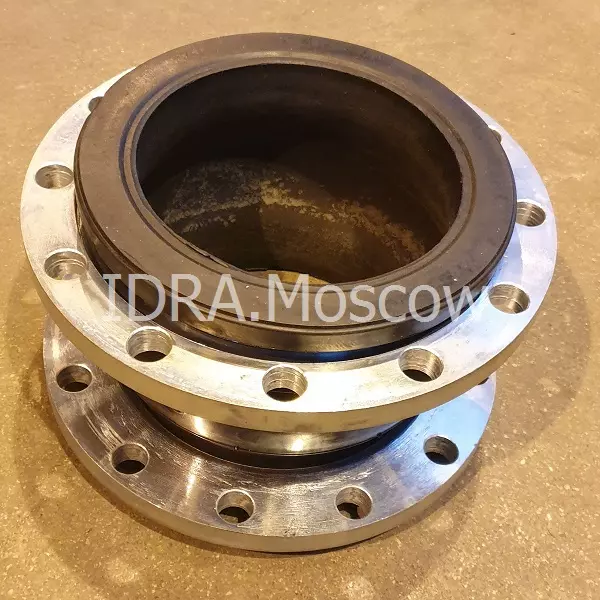

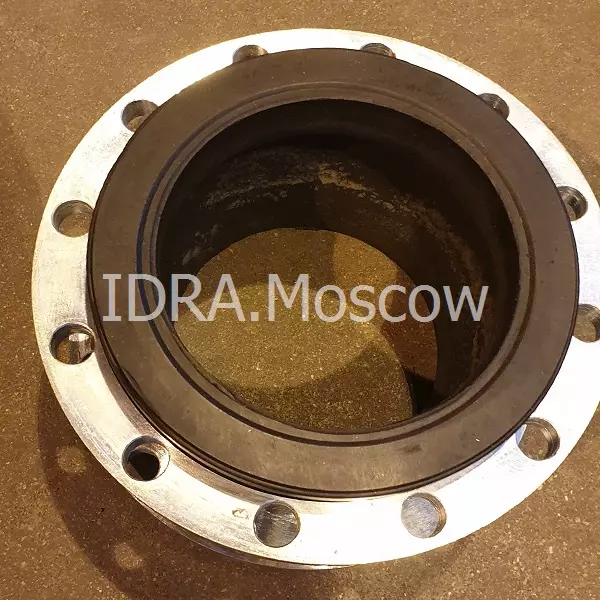

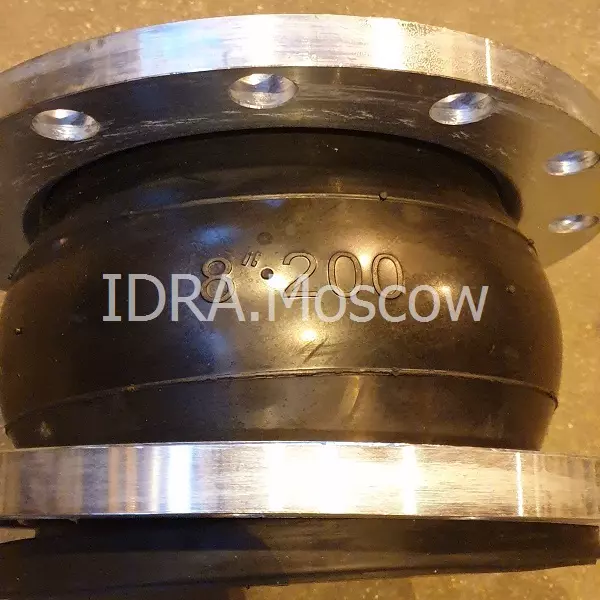

Резиновый компенсатор

Антивибрационный компенсатор

УСТРОЙСТВО И МАТЕРИАЛЫ.

Резиновый компенсатор
фланцы резинового компенсатора
ФЛАНЦЕВОЕ СОЕДИНЕНИЕ
ГОСТ ГОСТ 33259-2015
монтаж резинового компенсатора
МОНТАЖ
Отклонение от соосности компенсатора и трубопровода не должно превышать 3 мм.
ПОКРЫТИЕ
Фланец - оцинкованная сталь
давление для резинового компенсатора
ДАВЛЕНИЕ
До 16 МПа
среда применения резинового компенсатора
СРЕДА ПРИМЕНЕНИЯ
Среда применения резинового компенсатора - вода.

температура применения резинового компенсатора
ТЕМПЕРАТУРА
Температура применения - до 120С

ПОДОБРАТЬ ПО РАЗМЕРУ

НУЖНЫ реальные ФОТОграфии нашего ОБОРУДОВАНИЯ?

Для удобного выбора мы храним "живые" изображения на нашем диске. По ним проще определить та ли это продукция которую Вы ищите. Если все же возникли сомнения - обращайтесь, мы всегда поможем!

ПОСМОТРЕТЬ
Конструкция и размеры.

Фланцевый резиновый компенсатор состоит из следующих основных частей:

1. Корпус - EPDM (полимер этилена и пропилена)
2. Арматура - нейлоновая оплетка
3. Кольцо арматуры - сталь
4. Фланец - оцинкованная сталь

Максимальное смещение осей при монтаже составляет 15 градусов.
Значения других максимально допустимых деформаций резиновых компенсаторов зависит от размеров и указано в паспорте оборудования

Чертеж компенсатора
10 Авг. 2018
цена на резиновый компенсатор
ПРАЙС на РЕЗИНОВЫЙ КОМПЕНСАТОР по ссылке ➡ Страна-производитель КНР. Размеры DN 32 - 300. Цены на другие размеры и производителей по запросу.
от 1500 руб. ЗА 1 БИЛЕТ
ПРАЙС - ЛИСТ
ножевая шиберная задвижка
ПРАЙС-ЛИСТ НА РЕЗИНОВЫЕ КОМПЕНСАТОРЫ (Пр-во КНР)

Фланцевые резиновые (EPDM и NBR) антивибрационные компенсаторы широко используются в трубопроводных системах для устранения передачи вибрации от оборудования в трубопроводы. Особенно часто их устанавливают при монтаже насосного оборудования. Предлагаем компенсаторы из резины EPDM и NBR (по запросу).

РЕЗИНОВЫЙ КОМПЕНСАТОР DN32 PN10/16
895 руб.
Материал EPDM, длинна L=95 мм
РЕЗИНОВЫЙ КОМПЕНСАТОР DN40 PN10/16
1 005 руб.
Материал EPDM, длинна L=95 мм
РЕЗИНОВЫЙ КОМПЕНСАТОР DN50 PN10/16
1 162 руб.
Материал EPDM, длинна L=105 мм
РЕЗИНОВЫЙ КОМПЕНСАТОР DN65 PN10/16
1 475 руб.
Материал EPDM, длинна L=115 мм
РЕЗИНОВЫЙ КОМПЕНСАТОР DN80 PN10/16
1 922 руб.
Материал EPDM, длинна L=135 мм
РЕЗИНОВЫЙ КОМПЕНСАТОР DN100 PN10/16
2 325 руб.
Материал EPDM, длинна L=150 мм
РЕЗИНОВЫЙ КОМПЕНСАТОР DN125 PN10/16
3 453 руб.
Материал EPDM, длинна L=165 мм
РЕЗИНОВЫЙ КОМПЕНСАТОР DN150 PN10/16
4 680 руб.
Материал EPDM, длинна L=180 мм
РЕЗИНОВЫЙ КОМПЕНСАТОР DN200 PN10
6 309 руб.
Материал EPDM, длинна L=210 мм
РЕЗИНОВЫЙ КОМПЕНСАТОР DN200 PN16
6 510 руб.
Материал EPDM, длинна L=210 мм
РЕЗИНОВЫЙ КОМПЕНСАТОР DN250 PN10
8 772 руб.
Материал EPDM, длинна L=230 мм
РЕЗИНОВЫЙ КОМПЕНСАТОР DN250 PN16
9 273 руб.
Материал EPDM, длинна L=230 мм
РЕЗИНОВЫЙ КОМПЕНСАТОР DN300 PN10
11 416 руб.
Материал EPDM, длинна L=240 мм
РЕЗИНОВЫЙ КОМПЕНСАТОР DN300 PN16
14 825 руб.
Материал EPDM, длинна L=240 мм

оставьте заявку

Если Вам нужен другой размер или исполнение компенсатора - оставляете заявку любым способом и мы в течении 30 мин пришлем Вам предложение!


ЗАКАЗАТЬ
PDF
ПРАЙС ЛИСТ на продукцию компании IDRA
Паспорт на резиновый компенсатор
PDF
ПАСПОРТ на резиновый компенсатор EPDM
специальные УСЛОВИЯ !
СКИДКА
до - 7%

ДОПОЛНИТЕЛЬНЫЕ СКИДКИ от действующего  ПРАЙС-ЛИСТА на оборудование IDRA
ПРИ РАЗОВОЙ ПОКУПКЕ НА СУММУ
100 000 руб         СКИДКА 3%

300 000 руб        СКИДКА 4%
600 000 руб        СКИДКА 5%
1 000 000 руб     СКИДКА 6%
1 500 000 руб     СКИДКА 7%

Лучшее предложение для Вас!

Мы всегда стараемся сделать условия более выгодными! Если у Вас уже есть предложение и Вы хотите резиновый компенсатор дешевле - пришлите нам подтверждение вашей цены и мы уверены, что сможем дать лучшие условия. Если нет предложений - пришлите нам заявку и мы Вам оперативно ответим с лучшими ценами!

99%
Довольных клиентов!

техническое описание и применение

резиновый компенсатор (фланцевый антивибрационный)

В любом трубопроводе при подаче рабочей среды невозможно обойтись без некоторых изменений. Они мешают нормальной работе и могут привести к потере герметичности соединений. Чтобы избежать неприятных последствий применяется резиновый компенсатор, который помогает их восполнить или устранить.

Основные функции
Резиновый компенсатор – это вид трубопроводной арматуры, помогающий возмещать или предотвращать ущерб на всех участках сети. Ему под силу:
• справиться с гидроударом;
• снизить уровень вибрации;
• предотвратить угловые и осевые смещения.
Применяют деталь в тех трубопроводах, где предусмотрена транспортировка питьевой, технической горячей и холодной воды, других неагрессивных жидких сред.

Конструкция и принцип работы
Как и у многой другой трубопроводной арматуры, устройство резинового компенсатора достаточно простое. Упругая эластичная оболочка из EPDN заключена между пары фланцев, с помощью которых происходит соединение с двумя отрезками труб.
Оболочка, иначе называемая сильфон, компенсирует сдвиги за счет своей гибкости. По краям она усилена синтетическим волокном, а по торцам стальными кольцами. За счет этого резиновый компенсатор крепится надежно и исключает протечки в месте соединения.

В зависимости от диаметра изделия, во фланцах предусмотрено от 4 до 20 отверстий для болтов. Этого достаточно, чтобы сильфон из плотного, но гибкого этиленпропиленового каучука противостоял существенным нагрузкам. Благодаря своей конструкции и качественным материалам резиновый компенсатор выдерживает:
• растяжение от 12 до 16 мм;
• сжатие от 19 до 26 мм;
• угловое градусное смещение – 15;
• боковое отклонение от 14 до 22 мм.
В эксплуатации компенсирующая арматура неприхотлива. Ее просто установить с помощью обычных инструментов. А небольшая стоимость делает такую деталь лидером среди компенсаторов схожего действия.

Как купить резиновый компенсатор?
Чтобы приобрести резиновый компенсатор, надо знать температуру рабочей среды, которая будет транспортироваться и ее характер. Агрессивные составы будут разрушительно воздействовать на детали арматуры, а водные и воздушные потоки не нанесут ущерба. Допустимый температурный режим – от -10°С до + 110°C. Давление в системе должно быть от 0.1 МПа до 1.6 МПа. Эти показатели варьируются в зависимости от диаметра компенсатора.

На нашем складе всегда в наличии детали трубопроводов с необходимыми характеристиками. Закажите резиновый компенсатор сейчас, чтобы узнать об условиях доставки, рассрочки или скидки.
