Узел ПФРК тип UR 51 IDRA

ПРАЙС-ЛИСТ,ОПИСАНИЕ и ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФЛАНЦЕВОГО УЗЛА ПФРК UR 51 для ПВХ/ПЭ/ПНД труб

УСТРОЙСТВО И МАТЕРИАЛЫ УЗЛА ПФРК UR 51

узел ПФРК UR 51
узел ПФРК крепление фланцем
ФЛАНЦЕВОЕ СОЕДИНЕНИЕ
ГОСТ ГОСТ 33259-2015
Универсальная рассверловка, подходит на PN10 и 16
крепеж муфты UR 51
КРЕПЛЕНИЕ
Болты - Нержавеющая сталь А2

монтаж узла ПФРК UR 51
МОНТАЖ
Допуск на угловое смещение - 3*
Рекомендуемое усилие затяжки болтов - 60-80 Нм
покраска муфты UR 51
ПОКРЫТИЕ
Особо прочное дисперсное эпоксидно-порошковое
давление узла ПФРК
ДАВЛЕНИЕ
До 16 МПа
среда применения UR 51
СРЕДА ПРИМЕНЕНИЯ
Среда применения - вода.
Системы применения - системы водоотведения, питьевого и промышленного водоснабжения

материалы узла ПФРК
МАТЕРИАЛЫ
Корпус, крышка - чугун GGG50
Уплотнительная прокладка - EPDM
Фиксирующее кольцо - латунь

температура узла ПФРК UR 51
ТЕМПЕРАТУРА
Температура применения - до 120С

ПРАЙС - ЛИСТ на узел ПФРК тип UR 51 (DN50-300)

Для труб ПЭ/ПНД размером более 300мм используется тип IDRA BF/FL PE. Размеры более DN 600мм поставляются на заказ. Расчет стоимости и сроков поставки заказывайте у менеджеров компании.

PDF
ПРАЙС ЛИСТ на продукцию компании IDRA
Паспорт ПФРК 65 тип UR-51
PDF
Технический ПАСПОРТ на ПФРК тип UR-51
Конструкция, размеры и вес узла ПФРК UR 51

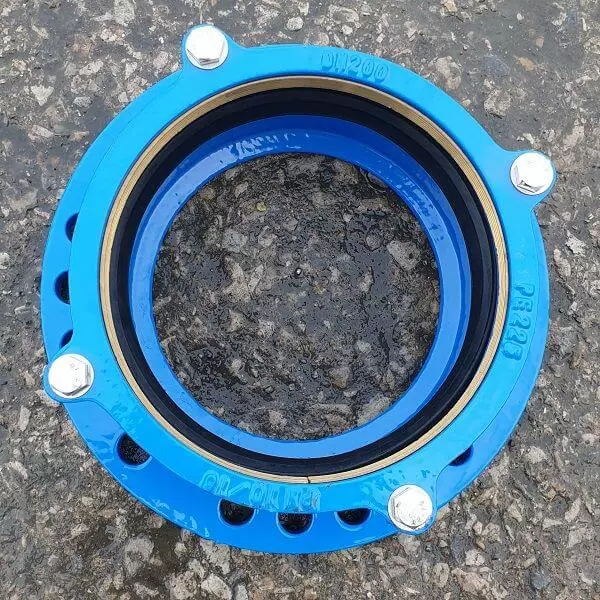

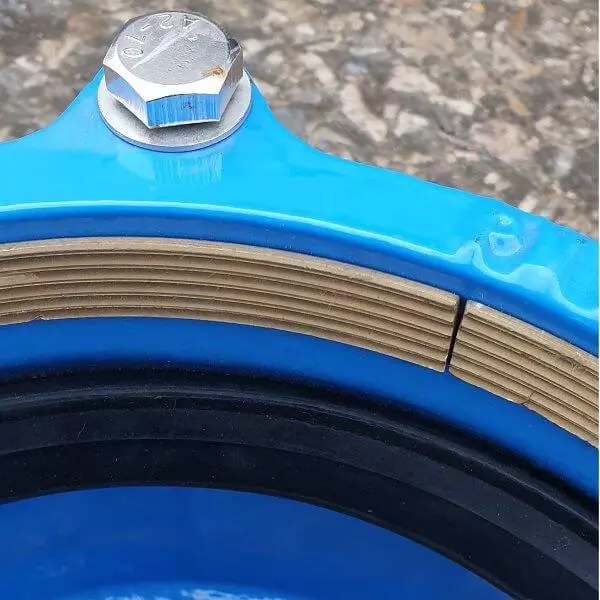

Конструкция муфты UR 51 выполнена из фланцевого патрубка (корпуса) и прижимного фланца (крышки). Внутри крышки установлено латунное кольцо, препятствующее смещению трубы и обеспечивающее лучшую фиксацию. Уплотнительная прокладка выполнена из EPDM. Узел ПФРК UR 51 используется для монтажа на трубы из пластика (ПВХ или ПЭ/ПНД).
При монтаже необходимо учесть момент затягивания болтов обжимного фланца - 60-80 Нм. Максимальный перекос на угловое смещение не должен превышать 3 градуса.
Материалы узла ПФРК:
1. Корпус, крышка - чугун GGG50
2. Болты - нержавеющая сталь А2
3. Фиксирующее кольцо - латунь
4. Уплотнение - EPDM

Чертеж узла пфрк тип UR 51
UR-51 DN фланца

Размеры фланца DN, D, K мм

DN 50, D = 165, K = 125
DN 63, D = 185, K = 145
DN 65, D = 185, K = 145
DN 80, D = 200, K = 160
DN 80, D = 200, K = 160
DN 100, D = 220, K = 180
DN 100, D = 220, K = 180
DN 125, D = 220, K = 180
DN 125, D = 250, K = 210
DN 125, D = 250, K = 210
DN 125, D = 250, K = 210
DN 150, D = 285, K = 240
DN 150, D = 285, K = 240
DN 150, D = 285, K = 240
DN 200, D = 340, K = 295
DN 200, D = 340, K = 295
DN 250, D = 400, K = 350
DN 250, D = 400, K = 350
DN 300, D = 455, K = 400

UR-51 обжимной диапазон

Диаметр трубы, мм

63
63
75
75
90
90
110
125
110
125
140
140
160
180
200
225
250
280
315

UR-51 размеры

размеры муфты b, L, E, мм. болты

b = 19, L = 90, E = 80, 4хМ16
b = 19, L = 90, E = 80, 4хМ16
b = 19, L = 92, E = 82, 4хМ16
b = 19, L = 92, E = 82, 8хМ16
b = 19, L = 95, E = 85, 8хМ16
b = 19, L = 95, E = 85, 8хМ16
b = 19, L = 95, E = 85, 8хМ16
b = 19, L = 97, E = 87, 8хМ16
b = 19, L = 95, E = 85, 8хМ16
b = 19, L = 97, E = 87, 8хМ16
b = 19, L = 103, E = 93, 8хМ16
b = 19, L = 103, E = 93, 8хМ16
b = 19, L = 115, E = 105, 8хМ20
b = 19, L = 125, E = 115, 8хМ20
b = 20, L = 135, E = 125, 8хМ20
b = 20, L = 138, E = 128, 8хМ20
b = 22 L = 155, E = 145, 12хМ20
b = 22 L = 158, E = 148, 12хМ20
b = 25 L = 184, E = 174, 12хМ20

вес UR-51

вес, кг

3,4
4,0
4,3
4,8
5,0
5,5
5,9
6,0
6,9
7,2
7,8
9,2
9,5
11
12
14
19
20
26


ПОдобрать по РАЗМЕРу

Модельный ряд представлен под все стандартные размеры труб



Ду 50      Ду 65      Ду 80        Ду 100      Ду 125    Ду 150    Ду175     Ду 200     Ду 250      Ду 300    Ду 400    Ду 500    Ду 600     Ду 700      Ду 800

По желанию Заказчика КОМПЛЕКТУЕМ КОФ и крепеж для ПФРК

Фланцы для ПФРК UR-51

Фланцы

Комплектуем по желанию фланцами любых исполнений:
- плоскими ГОСТ 12820 и ГОСТ 33259 исп. 1
- воротниковыми ГОСТ 12821 и ГОСТ 33259 исп. 11

Метизы для ПФРК UR-51

метизы (крепеж)

В комплект можем включить болты, гайки и шайбы для сборки узла на объекте. Комплектуем метизами любых исполнений и ГОСТов из различных материалов.

Прокладки для ПФРК UR-51

прокладки

При необходимости в поставку включим прокладки (резиновые или паронитовые) для монтажа узлов ПФРК и трубопроводной арматуры на объектах Заказчика.
