Отвод стальной 90 гр. по ГОСТ

ПОСТАВЛЯЕМ СТАЛЬНЫЕ ОТВОДЫ ПО ГОСТ
(ПРАЙС-ЛИСТЫ и ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
смотрите по ссылкам в описании

Отвод 90º стальной

Отводы стальные по ГОСТ 17375

отвод стальной 90 градусов
ИСПОЛНЕНИЕ
исп. 1

исп. 2

ГОСТ
ГОСТ 17375-2001

ГОСТ 30753-2001

СРЕДА ПРИМЕНЕНИЯ
Системы применения - инженерные трубопроводные системы
МАТЕРИАЛЫ
сталь 20
сталь оцинкованная

сталь 09Г2С, 12Х18Н10Т

отвод стальной
ОТВОД СТАЛЬНОЙ ГОСТ 17375-2001
Поставляем стальные крутоизогнутые отводы отечественного и китайского производства, изготовленные по ГОСТ и ТУ.

Стальной отвод в зависимости от условий эксплуатации может изготавливаться из сталей марок ст.20, 09Г2С, оцинкованной или нержавеющей стали 12Х18Н10Т на диаметры условного прохода от 15 до 600 мм (Ду15...Ду600) и иметь толщину стенки от 2,0 до 14,0 мм. Размеры более Ду 600 мм поставляем на заказ, как правило это стальные секторные (или сегментные) отводы.

Так же предлагаем гнутые отводы (от Ду15 до Ду50 мм), изготовленные из углеродистой стали 20 с возможным цинковым покрытием. Гнутые отводы имеют более большой радиус разворота.

Видеоролики с описанием фотводов и других материалов и оборудования Вы можете посмотреть на нашем YouTube канале по ссылке, фото мы выкладываем в Instagram здесь.


РАЗМЕРНЫЙ РЯД:


DN 15 - DN 600
ДАВЛЕНИЕ: PN10/16/25 ОСТАЛЬНОЕ ПО ЗАПРОСУ
МАТЕРИАЛ: сталь 20, оцинкованная сталь, 09Г2С, 12Х18Н10Т
ОСТАВИТЬ ЗАЯВКУ

ОСТАВЬТЕ ЗАЯВКУ ПРЯМО СЕЙЧАС!

Оставьте нам заявку на нужное оборудование и мы пришлем Вам счет в течении 20 минут!

Цены указаны с НДС 20% БЕЗ СКИДКИ. Размер Вашей скидки подскажет менеджер компании.

Отвод 90 º стальной ГОСТ

Стальной отвод это деталь трубопровода на котором перемещаемая рабочая среда меняет свое направление движения.

Стальные отводы изготавливают по различным технологиям, и в зависимости от их делятся на крутоизогнутые и гнутые. Радиусы изгиба регламентируются ГОСТами и бывают равными 1,5 Ду (ГОСТ 17375-01) и 1,0 Ду (ГОСТ 30753-01).

Угол поворота стального отвода так же строго определен ГОСТ и равен 15º, 30º, 45º, 60º, 90º, 180º.

Кроме действующих ГОСТов стальные отводы (в т.ч. и отводы 90 градусов) производятся по ОСТ и ТУ, разработанными заводами-производителями.

Материалы изготовления, как и для всех деталей трубопроводов являются углеродные и легированные стали - ст.20, 09Г2С, 12Х18Н10Т, оцинкованная сталь.

Чертеж стального отвода 90 градуса
PDF
ПРАЙС ЛИСТ на продукцию компании IDRA
ГОСТ 17375-2001 на отводы стальные крутоизогнутые
PDF
ГОСТ 17375-2001 отводы стальные

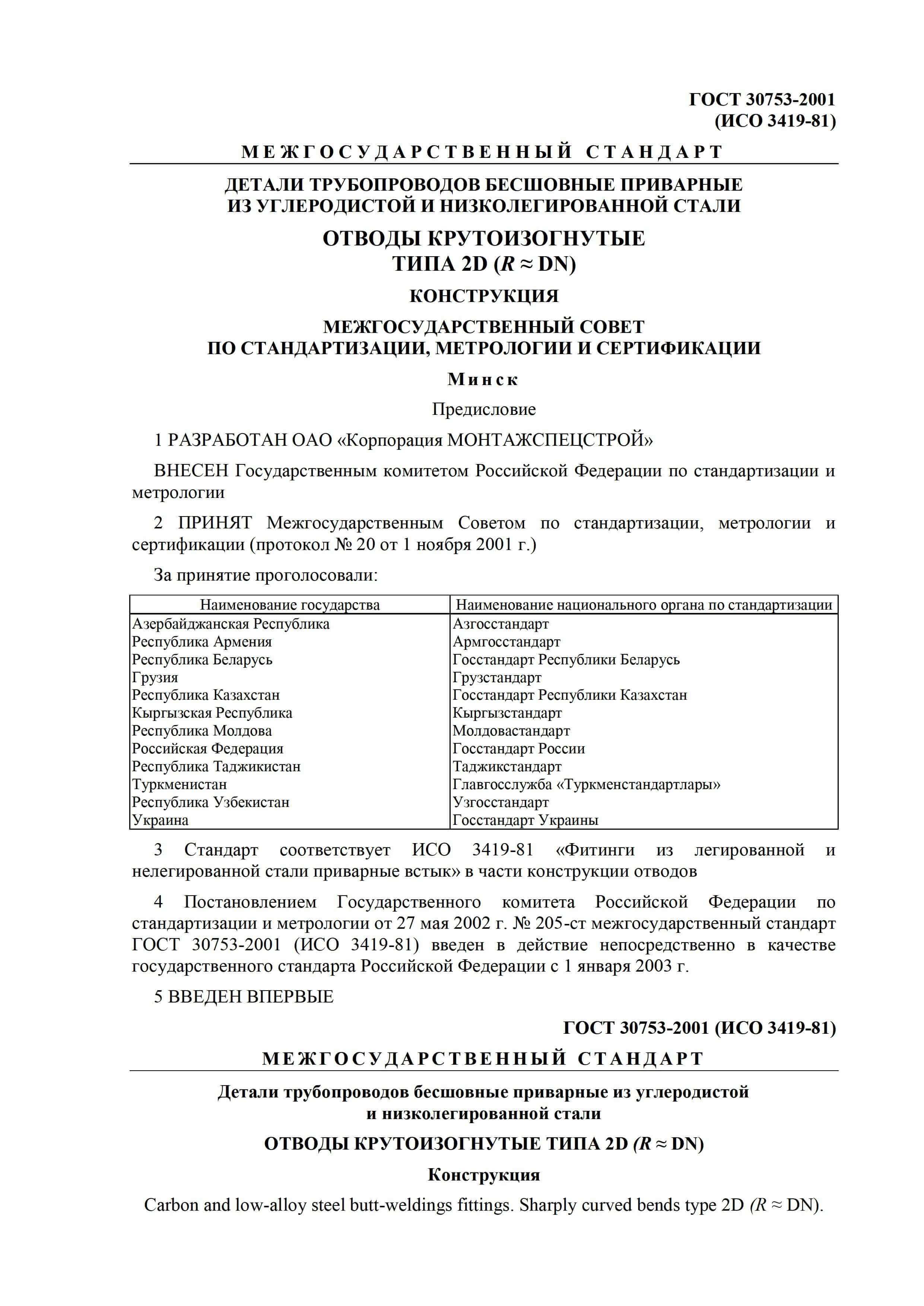

Отводы стальные крутоизогнутые ГОСТ 30753-2001
PDF
ГОСТ 30753-2001

ПОДОБРАТЬ ПО РАЗМЕРУ

Лучшее предложение для Вас!

Мы всегда стараемся сделать условия более выгодными! Если у Вас уже есть предложение и Вы хотите купить отвод стальной 90 градусов - пришлите нам подтверждение вашей цены и мы уверены, что сможем дать лучшие условия. Если нет предложений - пришлите нам заявку и мы Вам оперативно ответим с лучшими ценами!

99%
Довольных клиентов!
ХОЧУ ДЕШЕВЛЕ

отвод 90 стальной

отвод стальной

Отвод 90 стальной - это конструктивный элемент трубопровода, обеспечивающий возможность изменения направления прокладки труб в продольной и поперечной плоскостях. Отвод представляет собой отрезок трубы, гнутый под углом в 90 градусов.

В зависимости от радиуса изгиба патрубка отводы подразделяются на два класса:

  • крутоизогнутые отводы с радиусом гибки равным 1…1,5 диаметрам условного прохода патрубка. Отличительной особенностью данного класса являются небольшие массо-габаритные характеристики детали, обеспечивающие возможность компактного размещения трубопровода.
  • гнутые отводы с радиусом гиба равным 1,5…2 диаметрам прохода трубы. Данный тип отводов имеет большие габаритные размеры и, соответственно, массу.

Нашей компанией серийно поставляются отводы с углами изгиба 15, 30, 45, 60, 90 и 180. Кроме того, у нас можно купить нестандартные отводы с произвольными углами гибки, отправив для этого соответствующий запрос на электронную почту.

Данные изделия изготавливаются из сталей различных марок, которые выбираются в зависимости от условий эксплуатации и свойств перекачиваемой рабочей среды. Например, для транспортировки агрессивных жидкостей используются отводы, изготовленные из нержавеющей стали.

Монтаж стальных отводов производится путем их приварки к торцам соединяемых трубопроводов, причем внешний диаметр отвода должен равняться диаметру сопрягаемой трубы.
