ДЕМОНТАЖНАЯ ВСТАВКА

ПРАЙС-ЛИСТ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

УСТРОЙСТВО И МАТЕРИАЛЫ
демонтажной чугунной вставки

демонтажная вставка
демонтажная вставка
ТЕМПЕРАТУРА
Температура применения - до 120С
демонтажная вставка IDRA
ДАВЛЕНИЕ
До 10(16) МПа
Демонтажная вставка
ФЛАНЦЫ
Фланцевое соединение - ГОСТ 33259-2015
демонтажная вставка цена
ПОКРЫТИЕ
Особо прочное дисперсное эпоксидно-порошковое
демонтажная вставка
СРЕДА ПРИМЕНЕНИЯ
Среда применения - вода.
Системы применения - системы водоотведения, питьевого и промышленного водоснабжения

демонтажная вставка
МАТЕРИАЛЫ
Корпус, крышка - чугун GGG50
Уплотнительная прокладка - EPDM

демонтажная вставка
КРЕПЛЕНИЕ
Шпильки, гайки, шайбы - оцинкованная углеродистая сталь

демонтажная вставка IDRA DJ

Узел предназначен для быстрого и удобного монтажа и демонтажа любой фланцевой арматуры от DN100. Демонтажная вставка IDRA тип DJ поставляется в Россию в размерном ряде DN100 - DN1200 (большие диаметры поставляются на заказ) на давление PN10 (наличие демонтажных вставок на давление PN16 уточняйте у менеджеров).
Корпус выполнен из чугуна GGG50, фланцы соответствуют ГОСТ 33259-2015, уплотнение - EPDM.
Ниже представлены фото демонтажной вставки IDRA.

ПРАЙС - ЛИСТ на демонтажные вставки IDRA DJ (DN100-1200)

Демонтажные вставки размером DN более 1200 мм,  поставляются в Россию на заказ. Расчет стоимости и сроков поставки заказывайте у менеджеров компании.

PDF

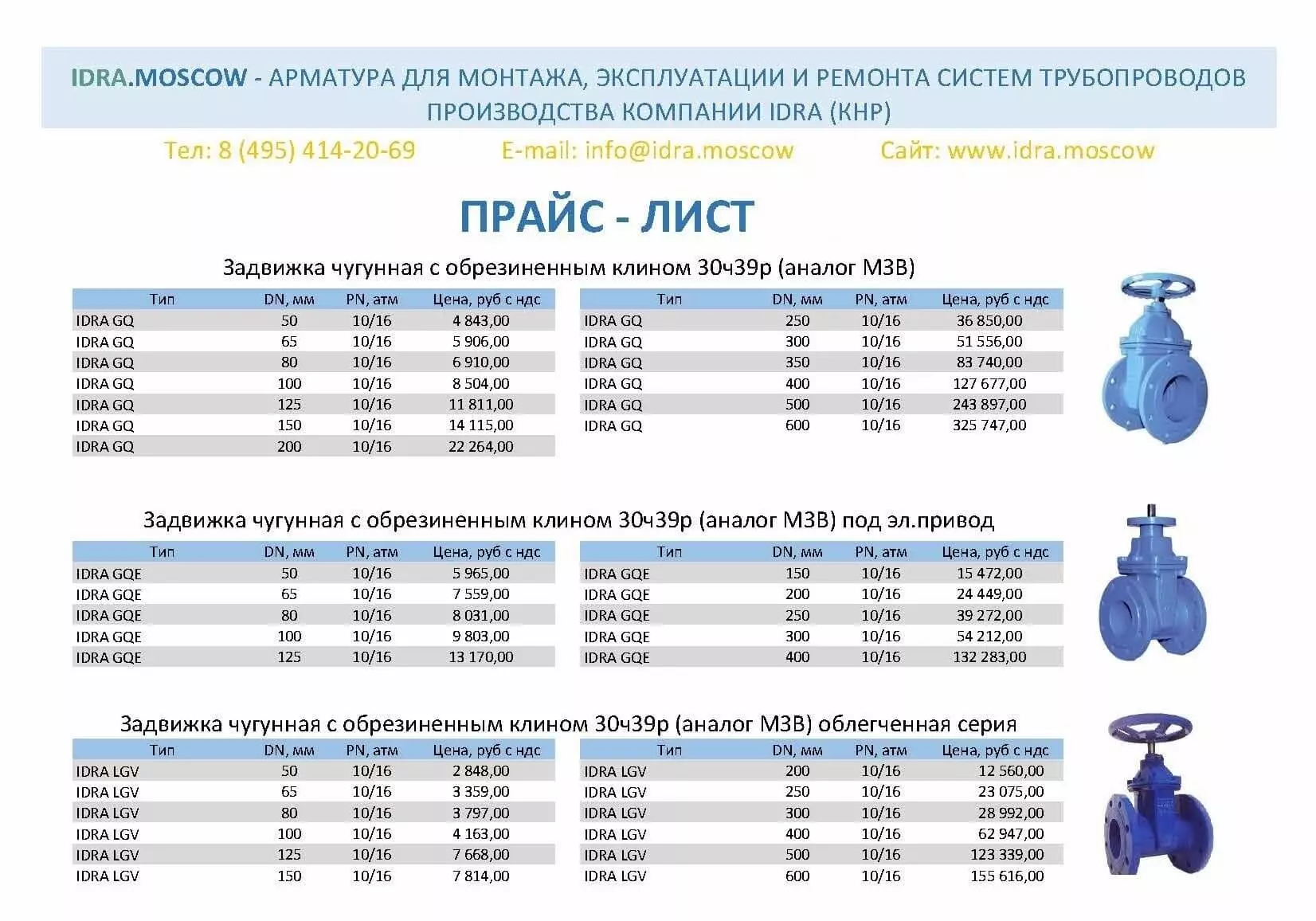

ПРАЙС ЛИСТ на продукцию компании IDRA
Паспорт демонтажная вставка
PDF

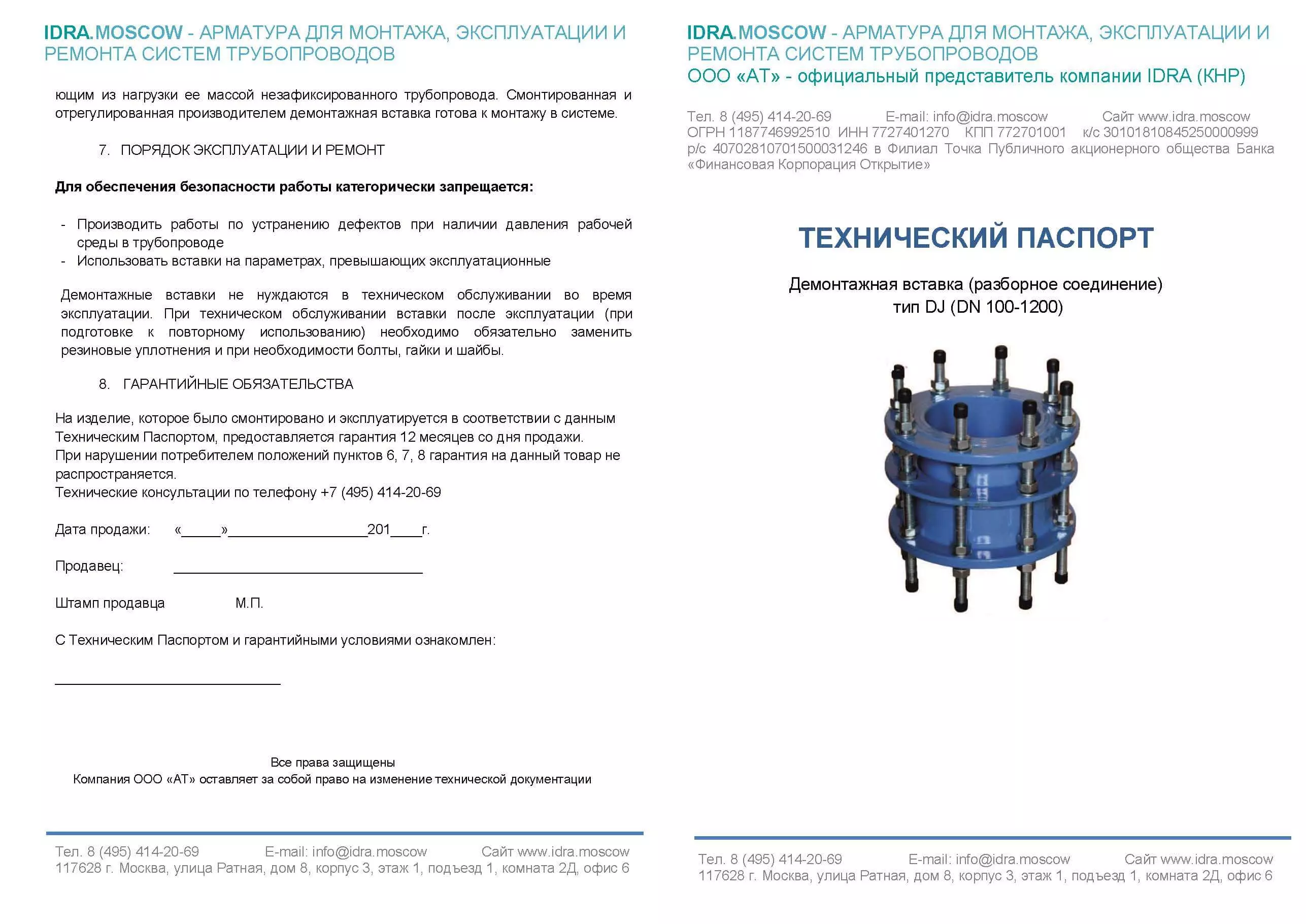

Технический ПАСПОРТ на демонтажную вставку IDRA
Конструкция, размеры и вес демонтажной вставки IDRA

Регулировочная муфта применяется в композиции с другой трубопроводной арматурой для упрощения монтажа. Представляет собой шарнирный узел с двумя фланцами на концах. В основном используется для установки запорной арматуры.
Компания поставляет на Российский рынок демонтажные вставки размерного ряда DN100 - DN1200 на давление PN10 и PN16 (на давление PN16 поставляется по запросу, наличие уточняйте у менеджеров компании).

Устройства и материалы:
1. Корпус - чугун GGG50
2. Шпильки, гайки - оцинкованная углеродистая сталь
3. Уплотнение - EPDM

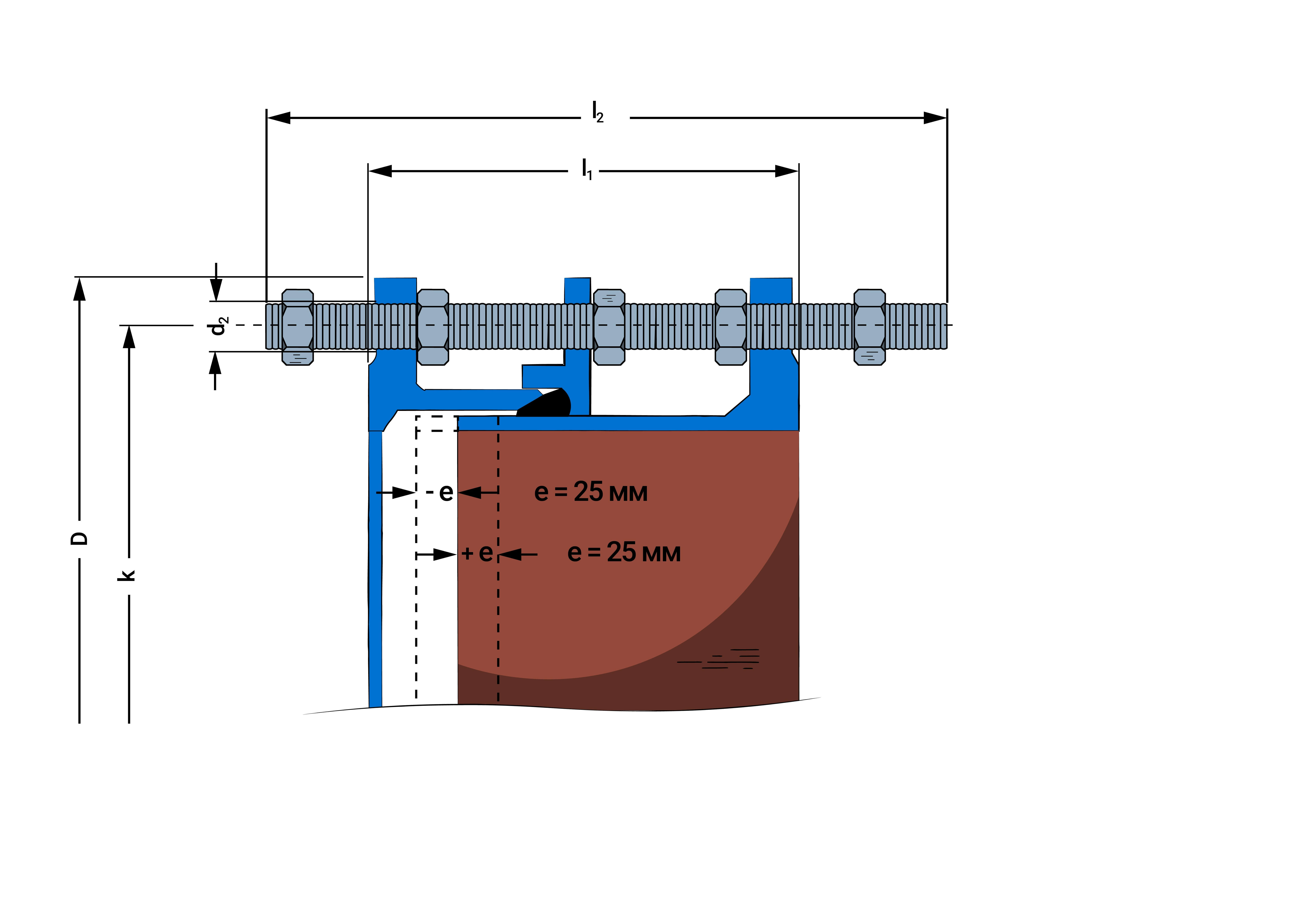

Чертеж демонтажной вставки
демонтажная вставка DN

демонтажная вставка
DN, мм

DN 100
DN 125
DN 150
DN 175
DN 200
DN 250
DN 300
DN 350
DN 400
DN 500
DN 600
DN 700
DN 800
DN 900
DN 1000
DN 1100
DN 1200

демонтажная вставка диапазон

наружный Диаметр,
D, мм

220
250
285
315
340
395
445
505
565
670
780
895
1015
1115
1230
1340
1455

демонтажная вставка размеры

размеры,
L1/L2 мм

L1 = 200,  L2 = 310
L1 = 200,  L2 = 310
L1 = 200,  L2 = 320
L1 = 220,  L2 = 340
L1 = 220,  L2 = 340
L1 = 220,  L2 = 370
L1 = 220,  L2 = 410
L1 = 230,  L2 = 410
L1 = 230,  L2 = 430
L1 = 260,  L2 = 440
L1 = 260,  L2 = 480
L1 = 260,  L2 = 480
L1 = 290,  L2 = 520
L1 = 290,  L2 = 520
L1 = 290,  L2 = 560
L1 = 300,  L2 = 560
L1 = 320,  L2 = 600

крепление демонтажной вставки

   кол-во и размер
шпилек, n х d2

8 х М16
8 х М16
8 х М20
8 х М20
8 х М20
12 х М20
12 х М20
16 х М20
12 х М24
20 х М24
20 х М27
24 х М24
24 х М30
28 х М30
28 х М33
32 х М33
32 х М36


Демонтажная вставка. размерный ряд.

Модельный ряд представлен под все стандартные размеры труб



Ду 100      Ду 150      Ду 200     Ду 250     Ду 300  Ду 350      Ду 400      Ду 500     Ду 600     Ду 700  Ду 800      Ду 1000    Ду 1200

По желанию Заказчика КОМПЛЕКТУЕМ КОФ и крепежом

Фланцы

Комплектуем по желанию фланцами любых исполнений:
- плоскими ГОСТ 12820 и ГОСТ 33259 исп. 1
- воротниковыми ГОСТ 12821 и ГОСТ 33259 исп. 11

метизы (крепеж)

В комплект можем включить болты, гайки и шайбы для сборки узла на объекте. Комплектуем метизами любых исполнений и ГОСТов из различных материалов.

прокладки

При необходимости в поставку включим прокладки (резиновые или паронитовые) для монтажа демонтажных вставок и трубопроводной арматуры на объектах Заказчика.
