ВНИМАНИЕ! В связи с колебанием курса валют цены на некоторые товары недействительны. Актуальные цены запрашивайте у менеджеров компании.

Фланец воротниковый

ПРАЙС-ЛИСТ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Фланец воротниковый

по ГОСТ 33259-2015

фланец воротниковый
давление воротниковых фланцев
ДАВЛЕНИЕ
10 МПа

16 МПа

25 МПа


ГОСТ на воротниковые фланцы
ГОСТ
ГОСТ 33259-2015


применение воротниковых фланцев
СРЕДА ПРИМЕНЕНИЯ
Системы применения - инженерные трубопроводные системы
материалы воротниковых фланцев
МАТЕРИАЛЫ
сталь 20

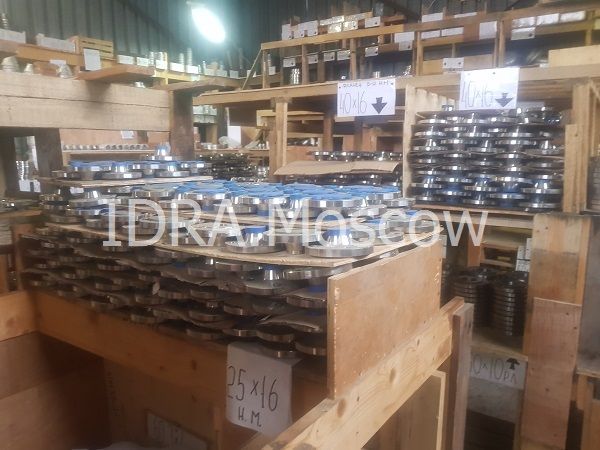

НУЖНЫ реальные ФОТОграфии нашего ОБОРУДОВАНИЯ?

Для удобного выбора мы храним "живые" изображения на нашем диске. По ним проще определить та ли это продукция которую Вы ищите. Если все же возникли сомнения - обращайтесь, мы всегда поможем!

ПОСМОТРЕТЬ

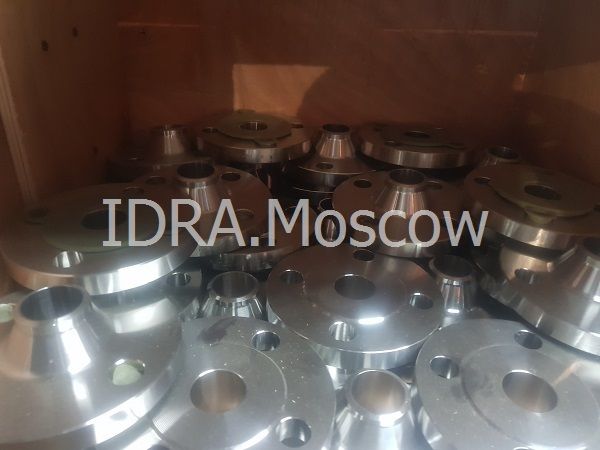

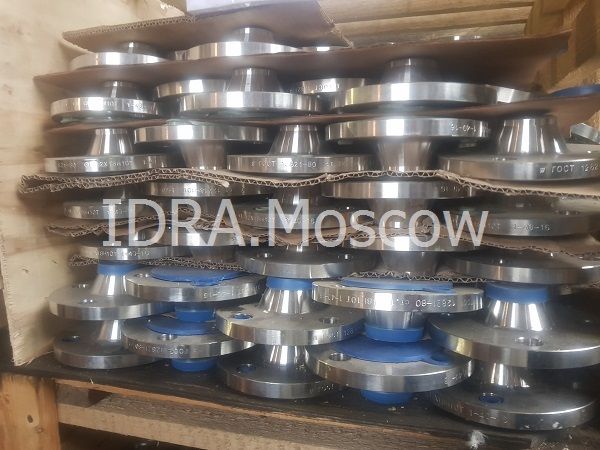

Фланец воротниковый стальной

Внешне выглядит как стальной диск с симметрично расположенными отверстиями для крепления с помощью шпилек или болтов. По техническим характеристикам рассчитан на давление рабочей среды от 0,1 до 2,5 МПа и температуру от -70 до +300С

Самый распространенный вид, широко востребован при сборке трубопроводов. Как правило используют для герметичной стыковки труб, врезки в трубопроводы. При монтаже фланцы стальные воротниковые монтируют в притык к трубе и заваривают по периметру.

Фланцы воротниковые соответствуют ГОСТ 33259-2015.

Изготавливаются из стали различных марок - ст.2, 3, 20, 25, 39, 09Г2С, Ст3сп не ниже 2й категории, 12Х18Н10Т, 15Х5М а также из 10Г2.

Чертеж фланца воротникового

ПРАЙС - ЛИСТ

ФЛАНЦЫ ВОРОТНИКОВЫЕ по ГОСТ 33259-2015

материал СТАЛЬ 20

 Ру10
Ру16
Ру25
Ду50 Ру10
454 руб.
Фланец воротниковый сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду65 Ру10
558 руб.
Фланец воротниковый сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду80 Ру10
646 руб.
Фланец воротниковый сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду100 Ру10
829 руб.
Фланец воротниковый сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду125 Ру10
1184 руб.
Фланец воротниковый сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду150 Ру10
1321 руб.
Фланец воротниковый сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду200 Ру10
1836 руб.
Фланец воротниковый сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду250 Ру10
2630 руб.
Фланец воротниковый сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду300 Ру10
3354 руб.
Фланец воротниковый сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду350 Ру10
4508 руб.
Ру10 тип 01 ряд 1 исп. B ГОСТ 33259-2015
Ду400 Ру10
5635 руб.
Фланец воротниковый сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду500 Ру10
7364 руб.
Фланец воротниковый сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду600 Ру10
9166 руб.
Фланец воротниковый сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду700 Ру10
13949 руб.
Фланец воротниковый сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду800 Ру10
16284 руб.
Фланец воротниковый сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду900 Ру10
20388 руб.
Фланец воротниковый сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду1000 Ру10
23145 руб.
Фланец воротниковый сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду1200 Ру10
36288 руб.
Фланец воротниковый сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду15 Ру16
168 руб.
сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду20 Ру16
170 руб.
сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду25 Ру16
223 руб.
сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду32 Ру16
331 руб.
сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду40 Ру16
343 руб.
сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду50 Ру16
535 руб.
сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду65 Ру16
540 руб.
сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду80 Ру16
680 руб.
сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду100 Ру16
764 руб.
сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду125 Ру16
1091 руб.
сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду150 Ру16
1344 руб.
сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду200 Ру16
1908 руб.
сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду250 Ру16
2947 руб.
сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду300 Ру16
3682 руб.
сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду350 Ру16
5438 руб.
сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду400 Ру16
7298 руб.
сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду500 Ру16
12046 руб.
сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду600 Ру16
16855 руб.
сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду700 Ру16
21465 руб.
сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду800 Ру16
24371 руб.
сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду900 Ру16
32038 руб.
сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду1000 Ру16
39493 руб.
сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду1200 Ру16
57473 руб.
сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду50 Ру25
529 руб.
фланец воротниковый сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду65 Ру25
654 руб.
фланец воротниковый сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду80 Ру25
784 руб.
фланец воротниковый сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду100 Ру25
1052 руб.
фланец воротниковый сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду125 Ру25
1523 руб.
фланец воротниковый сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду150 Ру25
2026 руб.
фланец воротниковый сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду200 Ру25
2823 руб.
фланец воротниковый сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду250 Ру25
3948 руб.
фланец воротниковый сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015
Ду300 Ру25
5286 руб.
фланец воротниковый сталь 20 тип 11 ряд 1 исп. B ГОСТ 33259-2015

оставьте заявку

Вы оставляете заявку на продукцию компании любым способом и мы в течении 30 мин пришлем Вам предложение!


ЗАКАЗАТЬ
PDF
ПРАЙС ЛИСТ на продукцию компании IDRA
Фланец воротниковый ГОСТ 33259-2015
PDF
Фланец воротниковый ГОСТ 33259-2015
специальные УСЛОВИЯ !
СКИДКА
до - 7%

ДОПОЛНИТЕЛЬНЫЕ СКИДКИ от действующего  ПРАЙС-ЛИСТА на оборудование IDRA
ПРИ РАЗОВОЙ ПОКУПКЕ НА СУММУ
100 000 руб         СКИДКА 3%

300 000 руб        СКИДКА 4%
600 000 руб        СКИДКА 5%
1 000 000 руб     СКИДКА 6%
1 500 000 руб     СКИДКА 7%

Лучшее предложение для Вас!

Мы всегда стараемся сделать условия более выгодными! Если у Вас уже есть предложение и Вы хотите купить фланец воротниковый дешевле - пришлите нам подтверждение вашей цены и мы уверены, что сможем дать лучшие условия. Если нет предложений - пришлите нам заявку и мы Вам оперативно ответим с лучшими ценами!

99%
Довольных клиентов!
фланцы воротниковые гост 33259-2015
фланцы воротниковые (стальные приварные встык)

Фланцы стальные воротниковые отличаются высоким качеством и точностью изготовления. Их технические и эксплуатационные характеристики в полном объеме соответствуют требованиям ГОСТ 33259-2015 и ГОСТ 12821-80. Воротниковые фланцы предназначены для создания разъемных соединений трубопроводов, а также для подключения к напорным и безнапорным трубопроводам запорной арматуры, оборудования, резервуаров, аппаратов и приборов.

Основные технические характеристики фланцев приварных воротниковых:

  • Диаметр условного прохода (Ду) в диапазоне 50…1200 мм;
  • Номинальное давление (РN) в системе от 1 до 250 кгс/см2 (0,1…24,5 МПа);
  • Температурный режим рабочей жидкости/газа -270оС…+610оС (указаны предельные значения для некоторых марок стали, в стандартном исполнении диапазон температур от -70оС до +300оС);

Области применения фланцев стальных воротниковых:

  • устройство отводов при врезке в действующие трубопроводы;
  • строительство и ремонт инженерных коммуникаций;
  • обустройство и обслуживание технологических трубопроводов предприятий всех отраслей промышленности;
  • создание напорных и сливных магистралей гидравлических и пневматических контуров машин и оборудования.

В отличие от плоских, фланцы воротниковые (стальные приварные встык) обеспечивают меньшие затраты времени на их установку и ввод в эксплуатацию, т.к. привариваются одним кольцевым швом к торцу трубы, тогда как приварке плоских изделий необходимо наложить два шва (наружный и внутренний). Данной обстоятельство существенно снижает затраты времени на установку фланцевого соединения, а также обеспечивает удобство замены соединительных элементов в процессе эксплуатации без нарушения целостности трубопровода.
