Фланец резьбовой

ПОСТАВЛЯЕМ РЕЗЬБОВЫЕ ФЛАНЦЫ ПО ГОСТ 9399-81
(ПРАЙС-ЛИСТЫ и ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
смотрите по ссылкам в описании

Фланец резьбовой

ГОСТ 9399-81

фланец резьбовой
ДАВЛЕНИЕ
10 МПа

16 МПа

ГОСТ
ГОСТ 9399-81
СРЕДА ПРИМЕНЕНИЯ
Системы применения - инженерные трубопроводные системы
МАТЕРИАЛЫ
сталь 20

сталь оцинкованная
латунь

фланец резьбовой
Фланец резьбовой ГОСТ 9399-81
Фланец резьбовой являются модификацией плоского приварного фланца, но, в отличии от него, присоединение к трубопроводу производится путем накручивания детали на внешнюю поверхность трубы с предварительно нарезанной на ней резьбой.

Фланец изготавливается по ГОСТ 9399-81 из сталей марок ст.35, ст.40, ст.45, 40Х, 35ХМ, 25Х1МФ и предназначены для применения в химической, нефтехимической и атомной промышленности, а также в судостроении при перекачке рабочих сред на давлении от 20 до 1000 бар (2…100 МПа) и температуре от -50оС до 510оС.

Резьбовой фланец сертифицирован в системе добровольной сертификации и разрешен к применению на территории РФ.

Видеоролики с описанием фланцев и других материалов и оборудования Вы можете посмотреть на нашем YouTube канале по ссылке, фото мы выкладываем в Instagram здесь.


РАЗМЕРНЫЙ РЯД:


DN 15 - DN 100
ДАВЛЕНИЕ: PN10/16/25 ОСТАЛЬНОЕ ПО ЗАПРОСУ
МАТЕРИАЛ: Сталь 20, 09Г2С, 12Х18Н10Т
ОСТАВИТЬ ЗАЯВКУ

ОСТАВЬТЕ ЗАЯВКУ ПРЯМО СЕЙЧАС!

Оставьте нам заявку на нужное оборудование и мы пришлем Вам счет в течении 20 минут!

Цены указаны с НДС 20% БЕЗ СКИДКИ. Размер Вашей скидки подскажет менеджер компании.

Фланец резьбовой

Фланец резьбовой - это один из видов стальных плоских фланцев. Основное отличие - крепление к трубе не с помощью сварки а резьбовым соединение (внутренняя ВР или наружная НР резьба хвостовика фланца). Так же используют не классические плоские прокладки, а линзовые уплотнения.

Фланцы резьбовые изготавливаются по ГОСТу 9399-81, который распространяется для нефтехимической и химической промышленности. Параметры рабочей среды с использование резьбовых фланцев: давление до 100 Мпа, температура в диапазоне от от –50 до +510 °С,  условный диаметр трубопровода от 6 до 200 мм.

Предлагаем фланцы резьбовые из востребованных материалов: сталь 20, оцинкованная сталь и латунь.

Чертеж резьбового фланца
PDF
ПРАЙС ЛИСТ на продукцию компании IDRA

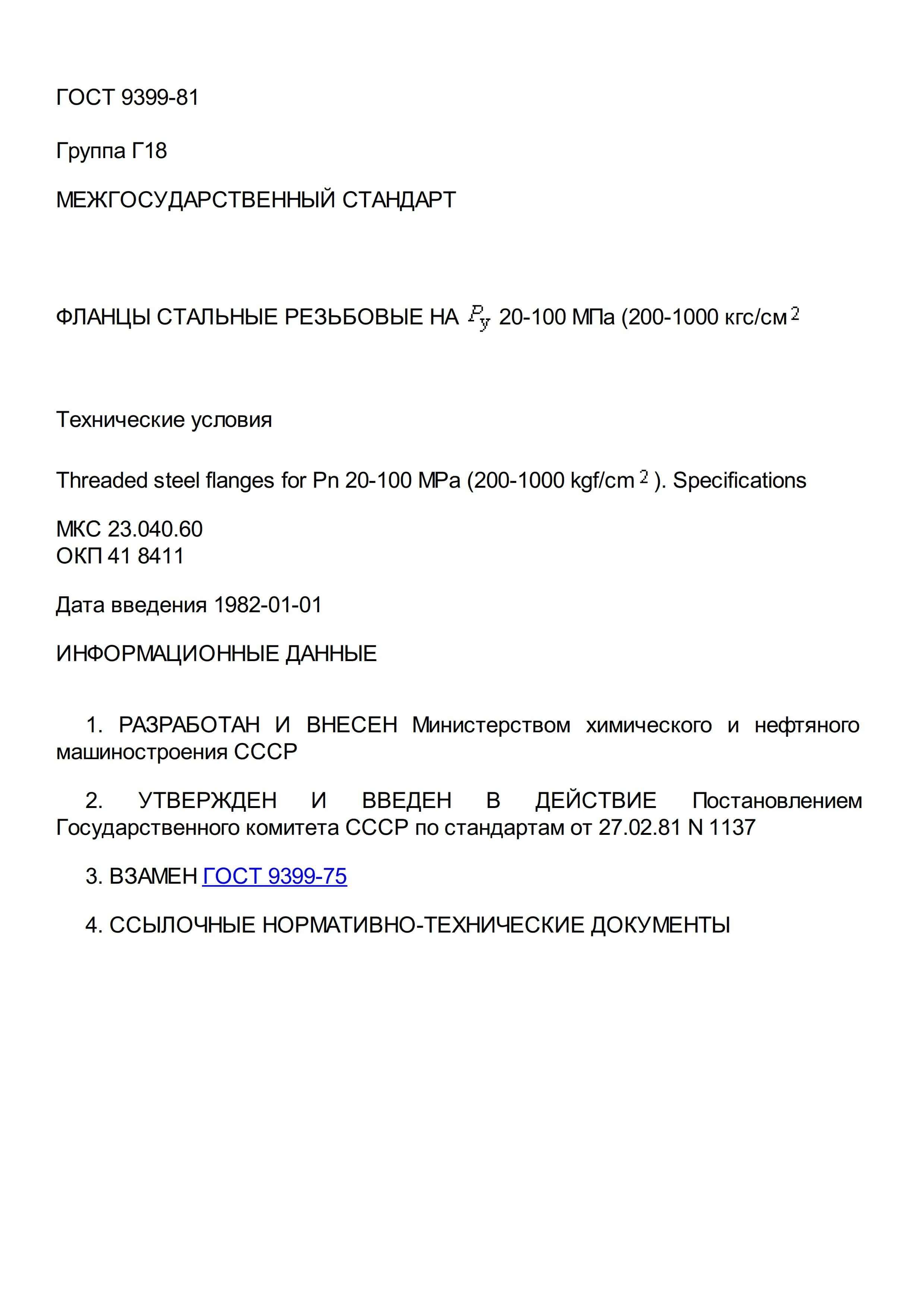

Фланцы резьбовые ГОСТ 9399-81
PDF
Фланец резьбовой

ГОСТ 9399-81

ПОСМОТРЕТЬ ВСЕ РАЗМЕРЫ

Лучшее предложение для Вас!

Мы всегда стараемся сделать условия более выгодными! Если у Вас уже есть предложение и Вы хотите купить фланец резьбовой дешевле - пришлите нам подтверждение вашей цены и мы уверены, что сможем дать лучшие условия. Если нет предложений - пришлите нам заявку и мы Вам оперативно ответим с лучшими ценами!

99%
Довольных клиентов!
ХОЧУ ДЕШЕВЛЕ

гост 9399-81

фланец резьбовой

 Резьбовые фланцы отличаются высокими эксплуатационными показателями и качеством изготовления. Номенклатурный ряд данной продукции разработан и изготовлен с учетом действующих нормативных документов и отраслевых стандартов, а также с учетом всех требований ГОСТ 9399-81.

 Фланцы резьбовые предназначены для изготовления разъемных соединений ответственных трубопроводов, а также для подключения к напорным и безнапорным трубопроводам запорно-регулирующей арматуры, аппаратов, приборов и резервуаров.

 Основные технические характеристики резьбовых фланцев компании IDRA:

  • Диаметр условного прохода (Ду) в диапазоне 14…295 мм;
  • Номинальное давление в системе (Ру) от 1 до 1000 кгс/см2 (0,1…100 МПа) (указаны максимальные значения для стали типа 25Х2М1Ф, в стандартном исполнении продукция изготавливается из стали 40 и выдерживает давление не более 320 кгс/см2 (32 МПа));
  • Температурный режим перекачиваемой рабочей среды -50оС…+510оС (указаны предельные значения для некоторых марок стали, в стандартном исполнении диапазон температур от -40оС до +200оС).

Области применения:

  • Химическая и нефтехимическая промышленность;
  • Кораблестроение, судоремонт, объекты морской/речной инфраструктуры и плавучие сооружения;
  • Энергетика, добыча и транспортировка углеводородов;
  • Взрыво- и пожароопасные производства;
  • Создание разъемных соединений ответственных напорных магистралей на рабочее давление выше 4 МПа;
  • Сборка гидравлических и пневматических контуров машин и оборудования.

 Присоединение к трубопроводу производится путем накручивания детали на внешнюю поверхность трубы с предварительно нарезанной на ней резьбой, что позволяет использовать данный тип фланцев без проведения сварочных работ, а также не требует наличия специального инструмента и приспособлений. Такой тип монтажа позволяет производить сборку трубных соединений с минимальными отклонениями от проектной или рабочей конструкторской документации.

 Резьбовые фланцы изготавливаются из листовой стали или поковок путем их дальнейшей механообработки, что позволяет добиться высоких показателей точности геометрических размеров заготовок (отклонение от перпендикулярности рабочей кромки фланцев при обработке производиться по 12 квалитету). Данное обстоятельство обуславливает широкое применение резьбовых фланцев при производстве технологического оборудования.
