Переход стальной по ГОСТ

ПОСТАВЛЯЕМ СТАЛЬНЫЕ ПЕРЕХОДЫ
(ПРАЙС-ЛИСТЫ и ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
смотрите по ссылкам в описании

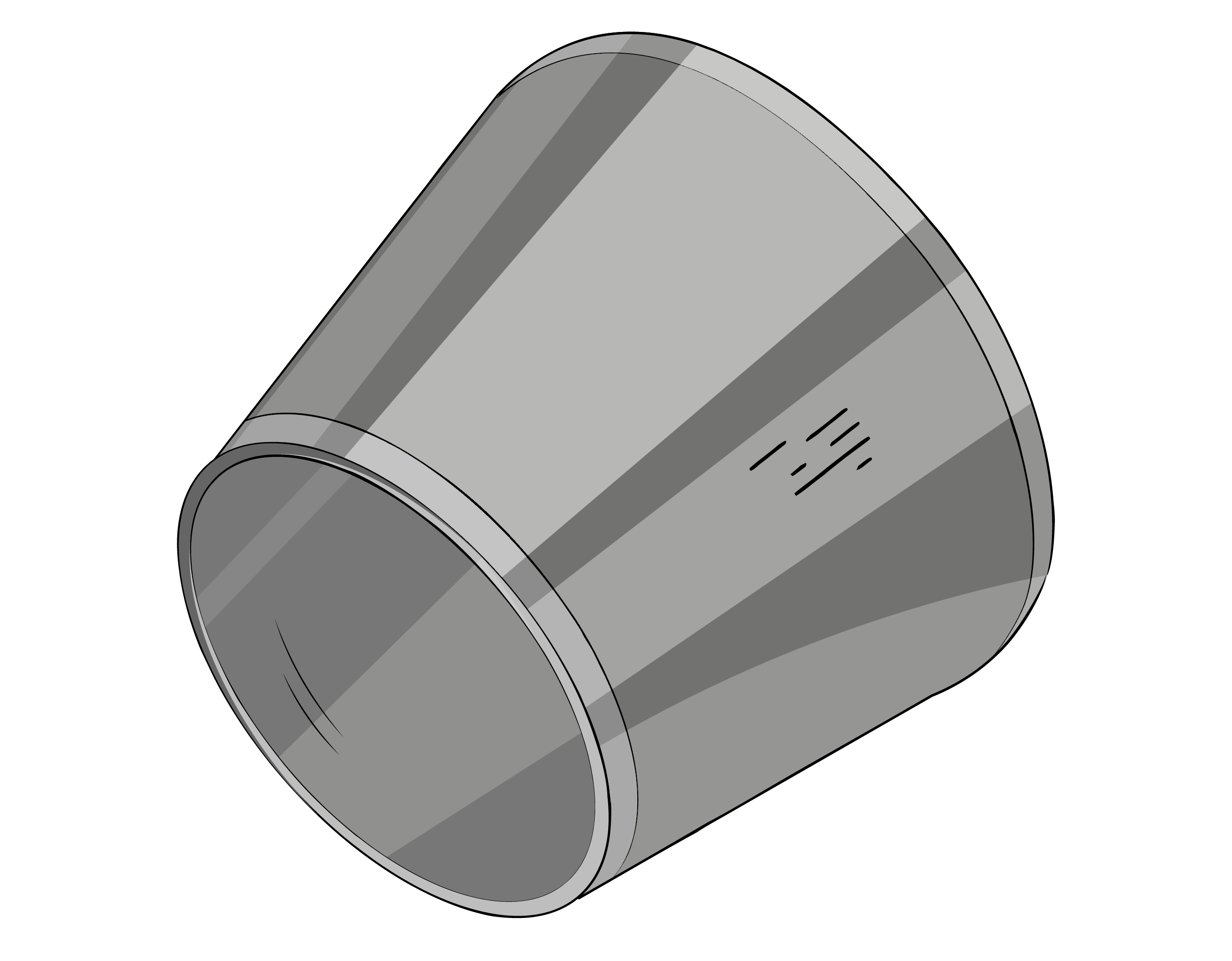

Переход стальной

Переходы стальные по ГОСТ 17378

Переход стальной по ГОСТ 17378
ИСПОЛНЕНИЕ
концентрический

эксцентрический

ДОКУМЕНТАЦИЯ
ГОСТ 17378-2001
СРЕДА ПРИМЕНЕНИЯ
Системы применения - инженерные трубопроводные системы
МАТЕРИАЛЫ
сталь 20
сталь оцинкованная

сталь 09Г2С, 12Х18Н10Т

переход стальной
ПЕРЕХОД СТАЛЬНОЙ ГОСТ 17378-2001
Переход - деталь трубопроводной системы, предназначенная для плавного изменения сечения трубопровода. Представляет собой патрубок (трубу небольшой длинны) выходные отверстия которого имеют разные диаметры.

Изготавливается, как и большинство деталей трубопровода, из сталей марок ст.20, 09Г2С, оцинкованной или нержавеющей стали 12Х18Н10Т.

Различают концентрические (они же "конусные" или "конические") и эксцентрические исполнения переходов. В первом случае тройник имеет форму усеченного конуса, во втором - усеченного прямоугольного треугольника. Эксцентрическое исполнение используют, как правило, на прямых участках трубопроводов, так как его форма исключает зону скопления воздуха в верхней части.

Видеоролики с описанием переходов и других материалов и оборудования Вы можете посмотреть на нашем YouTube канале по ссылке, фото мы выкладываем в Instagram здесь.


РАЗМЕРНЫЙ РЯД:


DN 15 - DN 600
ДАВЛЕНИЕ: PN10/16/25 ОСТАЛЬНОЕ ПО ЗАПРОСУ
МАТЕРИАЛ: сталь 20, оцинкованная сталь, 09Г2С, 12Х18Н10Т
ОСТАВИТЬ ЗАЯВКУ

ОСТАВЬТЕ ЗАЯВКУ ПРЯМО СЕЙЧАС!

Оставьте нам заявку на нужное оборудование и мы пришлем Вам счет в течении 20 минут!

Цены указаны с НДС 20% БЕЗ СКИДКИ. Размер Вашей скидки подскажет менеджер компании.

Переход стальной ГОСТ 17378

Стальной переход это деталь трубопровода предназначенная для плавного изменения сечения прохода.

Стальные переходы делятся на концентрический (симметричный) и эксцентрический (переход, верхняя сторона которого параллельна трубопроводу).

Все изделия изготавливаются заводами - производителями по ГОСТ 17378-2001, техническим условиям или чертежам.

Материалы изготовления переходов стальных, как и для всех деталей трубопроводов являются углеродные и легированные стали - ст.20, 09Г2С, 12Х18Н10Т, оцинкованная сталь.

Переход стальной по ГОСТ чертеж
PDF
ПРАЙС ЛИСТ на продукцию компании IDRA
ГОСТ 17375-2001 на отводы стальные крутоизогнутые
PDF
17375-2001 отводы стальные

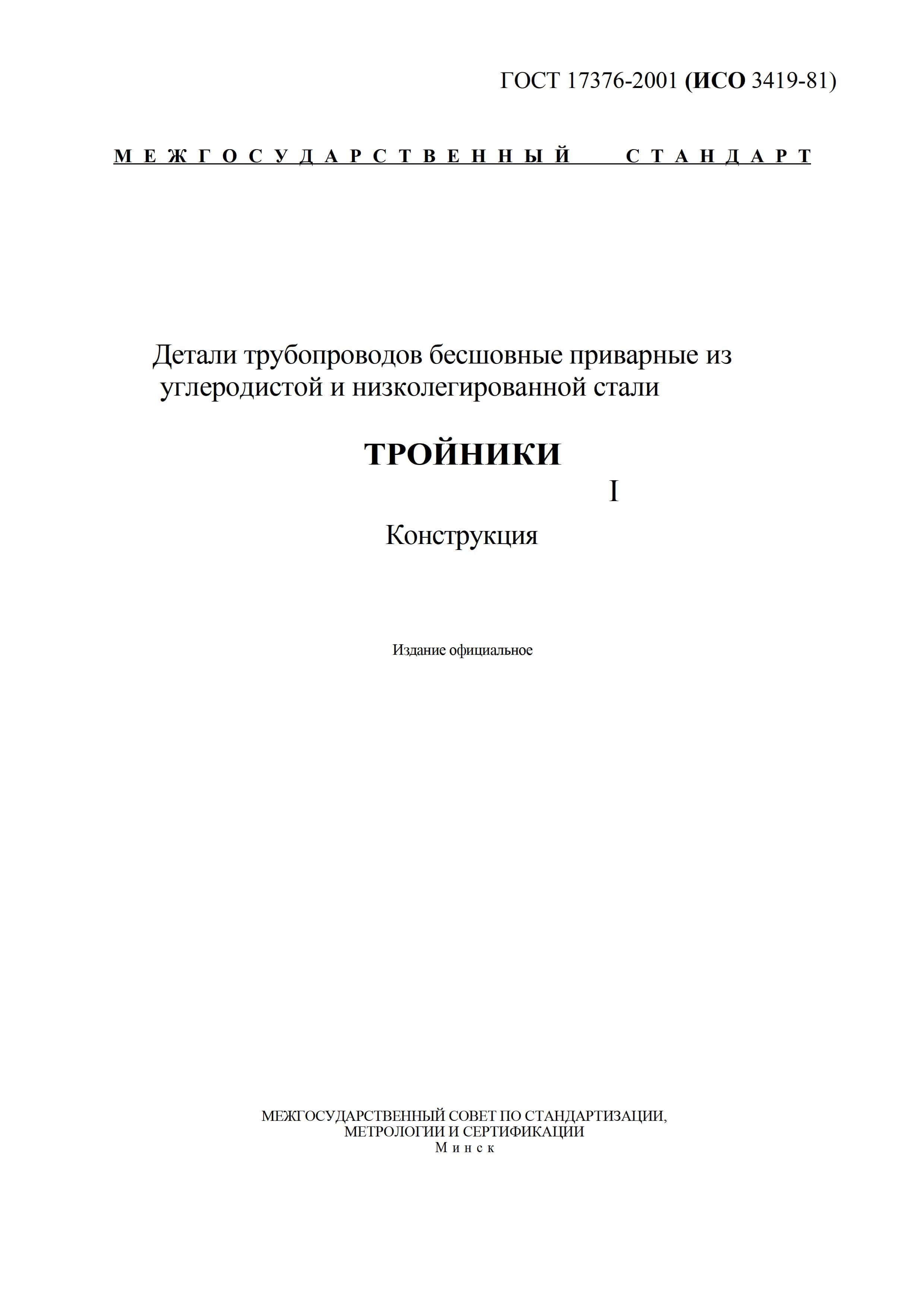

Тройники стальные ГОСТ 17376
PDF
17376-2001 (ИСО 3419-81) на тройники стальные

ПОДОБРАТЬ ПО РАЗМЕРУ

Лучшее предложение для Вас!

Мы всегда стараемся сделать условия более выгодными! Если у Вас уже есть предложение и Вы хотите стальной переход - пришлите нам подтверждение вашей цены и мы уверены, что сможем дать лучшие условия. Если нет предложений - пришлите нам заявку и мы Вам оперативно ответим с лучшими ценами!

99%
Довольных клиентов!
ХОЧУ ДЕШЕВЛЕ

переход гост 17378 стальной

переход стальной

Стальной переход – это конструктивный элемент трубопроводной арматуры, представляющий собой неразъемное соединение конусовидной формы с изменяющимся по длине изделия диаметром Ду. Входной диаметр патрубка перехода обозначается сокращением Dн, а выходной – dн, причем всегда соблюдается соотношение Dн>dн. Переходы предназначены для соединения труб разного диаметра условного прохода с плавным изменением проходного сечения.

Поставляемые стальные изготавливаются по ГОСТ 17378-2001 и обеспечивают работоспособность в диапазоне температур от -70оС до +450оС при давлении до 160 бар (до 16 МПа). Выбор материала из которого изготавливается переход и тип антикоррозионного покрытия обусловлен параметрами рабочей среды и внешних условий эксплуатации. Так, для работы применения в химической или пищевой промышленности используются переходы нержавеющие стальные из стали типа 12Х18Н9Т или аналоги.

По типу конструкции переходы подразделяются на два класса:

  • концентрические или конусные переходы (данный тип стальных переходов используется в случае соосного расположения сопрягаемых трубопроводов);
  • переходы эксцентрические (применяются в случае, если стыкуемые трубы не лежат на одной оси и смещены друг относительно друга в пространстве).
