Муфты нержавейка ДРК тип BF INOX

ПРАЙС-ЛИСТ, ОПИСАНИЕ и ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УНИВЕРСАЛЬНОЙ МУФТЫ из НЕРЖАВЕЙКИ ДРК BF INOX

ДРК тип INOX

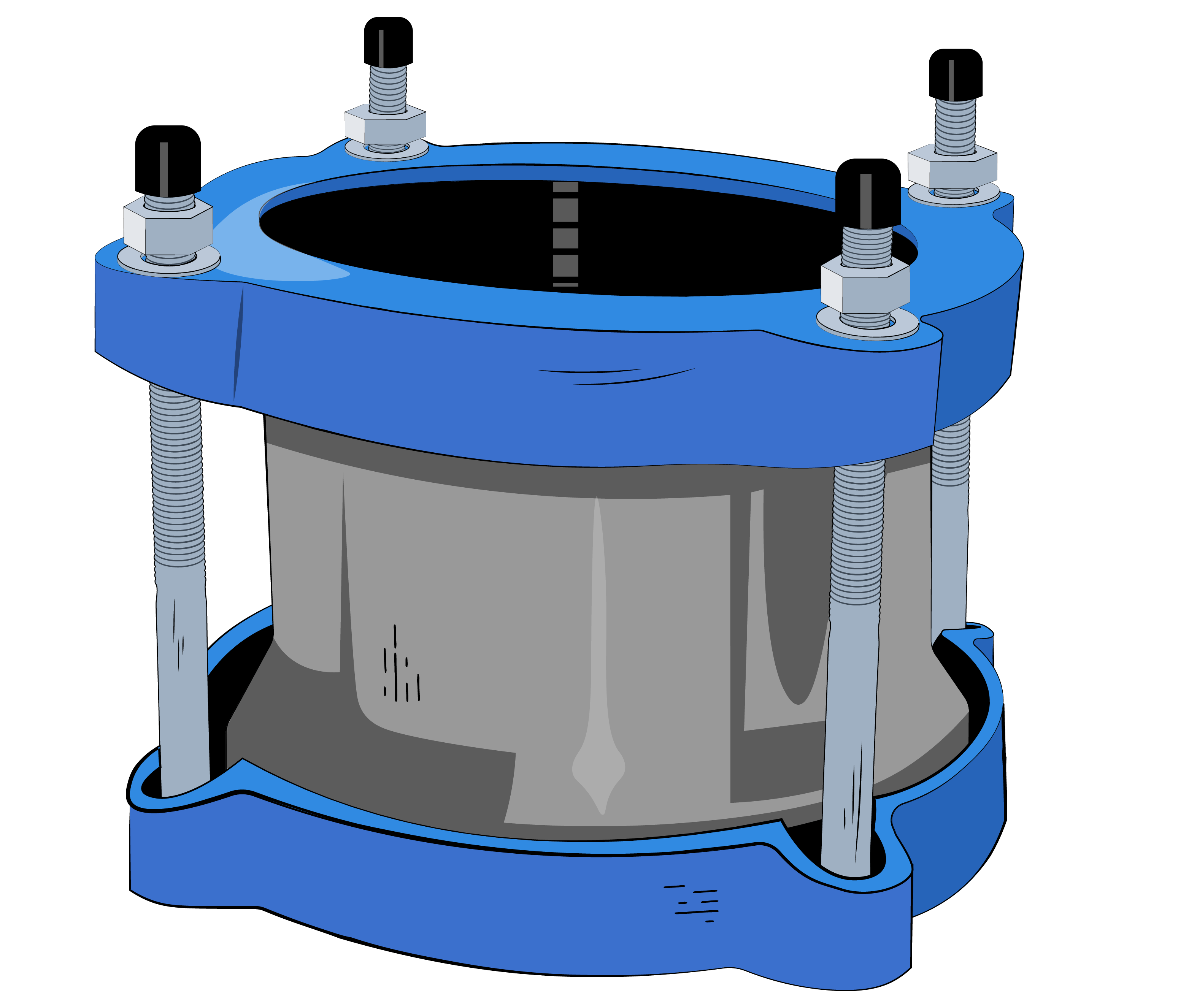

Муфта ДРК из нержавейки

УСТРОЙСТВО И МАТЕРИАЛЫ МУФТЫ ДРК BF INOX

ДРК BF INOX
ДРК
ТЕМПЕРАТУРА
Температура применения - до 120С
муфта ДРК
ДАВЛЕНИЕ
До 16 МПа
ДРК
МОНТАЖ
Допуск на угловое смещение - 3*
Рекомендуемое усилие затяжки болтов - 60-80 Нм
соединительная муфта
ПОКРЫТИЕ КРЫШКИ
Особо прочное дисперсное эпоксидно-порошковое
муфта ДРК
СРЕДА ПРИМЕНЕНИЯ
Среда применения - вода.
Системы применения - системы водоотведения, питьевого и промышленного водоснабжения

ДРК
МАТЕРИАЛЫ
Крышка - чугун GGG50
Корпус - SS304 (сталь нержавеющая)
Уплотнительная прокладка - EPDM

соединительная муфта
КРЕПЛЕНИЕ
Болты - DIN 603, PN-82406 оцинкованные
Гайки - DIN 934, PN-82144 оцинкованные
Шайбы - DIN 126, PN-82005 оцинкованны

Муфты нержавейка BF INOX. Конструкция, размеры и вес

Конструкция муфты ДРК BF INOX состоит из следующих элементов:

1. Корпус - нержавеющая сталь SS304
2. Крышка - чугун GGG50
3. Болты - DIN 603, PN-82406 оцинкованные
4. Гайки - DIN 934, PN-82144 оцинкованные
5. Шайбы - DIN 126, PN-82005 оцинкованны
6. Уплотнительная прокладка - EPDM

При монтаже необходимо учесть момент затягивания болтов обжимного фланца - 60-80 Нм.

Максимальный перекос на угловое смещение не должен превышать 3 градуса.

Чертеж муфты ДРК BF INOX

ПРАЙС - ЛИСТ

НА МУФТЫ ДРК С КОРПУСОМ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

тип BF INOX
BF INOX
DN50(59-72)

2186 руб.
Универсальная муфта для всех видов труб. Корпус - нерж.сталь. PN16.
BF INOX
DN65(72-85)
2598 руб.
Универсальная муфта для всех видов труб. Корпус - нерж.сталь. PN16.
BF INOX
DN80(88-103)
3189 руб.
Универсальная муфта для всех видов труб. Корпус - нерж.сталь. PN16.
BF INOX
DN100(107-128)
3839 руб.
Универсальная муфта для всех видов труб. Корпус - нерж.сталь. PN16.
BF INOX
DN125(138-153)
4606 руб.
Универсальная муфта для всех видов труб. Корпус - нерж.сталь. PN16
BF INOX
DN150(159-182)
5906 руб.
Универсальная муфта для всех видов труб. Корпус - нерж.сталь. PN16.
BF INOX
DN200(218-235)
10512 руб.
Универсальная муфта для всех видов труб. Корпус - нерж.сталь. PN16.
BF INOX
DN250(279-289)
15709 руб.
Универсальная муфта для всех видов труб. Корпус - нерж.сталь. PN16 .
BF INOX
DN300(315-332)
17953 руб.
Универсальная муфта для всех видов труб. Корпус - нерж.сталь. PN16
BF INOX
DN400(417-437)
25335 руб.
Универсальная муфта для всех видов труб. Корпус - нерж.сталь. PN16.
BF INOX
DN500(526-546)
32480 руб.
Универсальная муфта для всех видов труб. Корпус - нерж.сталь. PN16.
BF INOX
DN600(630-650)
39036 руб.
Универсальная муфта для всех видов труб. Корпус - нерж.сталь. PN16.

оставьте заявку

Вы оставляете заявку на продукцию компании любым способом и мы в течении 30 мин пришлем Вам предложение!


ЗАКАЗАТЬ
PDF
ПРАЙС ЛИСТ на продукцию компании IDRA
Паспорт ДРК тип INOX BF
PDF
Технический ПАСПОРТ на ДРК тип INOX BF


ПОдобрать по РАЗМЕРу

Модельный ряд представлен под все стандартные размеры труб



Ду 50      Ду 65      Ду 80      Ду 100      Ду 125    Ду 150    Ду175    Ду 200    Ду 225      Ду 250   Ду 300    Ду 400   Ду 500    Ду 600      Ду 700
